Programmeerbare kerstboom

Brengt (blauw) licht in het donker

Programmeerbare kerstboom

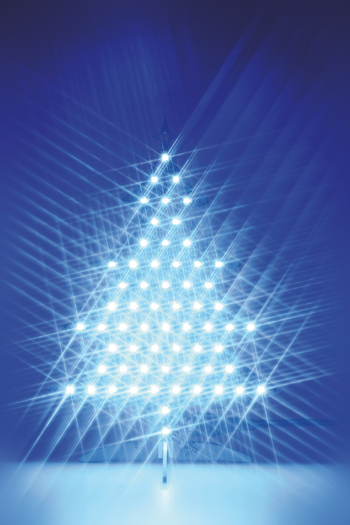

De donkere dagen voor Kerstmis komen snel dichterbij. Het wordt tijd dat we als elektronicus weer voor wat bijzondere sfeerverlichting zorgen in huis. Natuurlijk helpen we u daar ook dit jaar weer mee in de vorm van dit mooi kerstboompje dat op 62 LED's allerlei fraaie lichtpatronen tevoorschijn tovert.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Hyperlinks
Component list
Onderdelenlijst
Weerstanden:
R1..R16 = 82..100 Ohm (SMD 0805)
R17..R24 = 100 Ohm (SMD 0603)
R25..R28 = 10 k (SMD 0603)
Condensatoren:
C1,C2 = 10 µ/6,3 V tantaal (SMD A)
C3..C9 = 100 n/10 V keramisch (SMD 0603)
Halfgeleiders:
LED1..LED62 = LED blauw (SMD 1206)
Q1..Q4 = FDV304P (SOT23)
IC1 = STM32F042C6 (LQFP48)
IC2 = W25Q80BVSNIG (SO8)
IC3 = LD1117S33TR (SOT223)
Diversen:
USB1 = micro-USB-connector voor printmontage (47346-0001)
SW1 = drukknop voor printmontage (TACTB-64K-F)
Print-layout 140371-1
