Gratis Kerstproject – knutsel uw eigen led-kerstboom

11 december 2015, 00:00
Gratis Kerstproject – knutsel uw eigen led-kerstboom
Gratis Kerstproject – knutsel uw eigen led-kerstboom

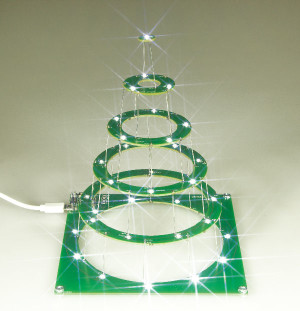

Alsof er nog niet genoeg lichtgevende schakelingen zijn, doen we er nog een schepje bovenop. Elektor Labs-ontwerpers Ton Giesberts en Clemens Valens hebben dit jaar hun eigen kerstboom ontworpen en die willen we u niet onthouden. Lees meer over dit project dat 36 led’s op 6 ‘verdiepingen’ aanstuurt met een enkele ATmega328P-AU microcontroller.

In het schema is te zien dat de microcontroller via zijn poorten PB en PD rechtstreeks 36 led’s aanstuurt, die in een matrix zijn opgesteld. Een aantal weerstanden begrenzen de stroom door de led’s. Er wordt altijd maar één led in de matrix aangestuurd (stroom circa 20 mA), door middel van multiplexing wordt ervoor gezorgd dat het lijkt alsof er meerdere led’s tegelijk oplichten.

Download hieronder het gratis artikel en lees verder!
