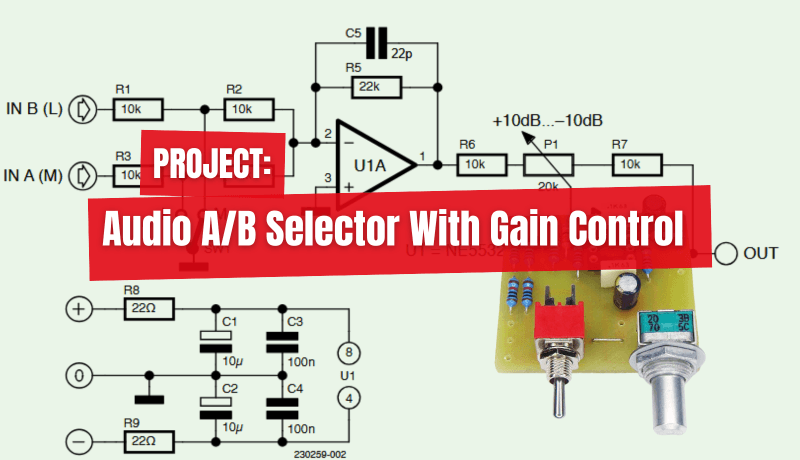

In audioschakelingen biedt de innovatieve virtuele massa-techniek een praktisch alternatief voor de traditionele methode van het schakelen van signaallijnen. Bij deze aanpak gaan de signalen niet door de schakelaar; in plaats daarvan dient de massa als ‘mute/unmute’-element. Dit project behelst een slimme schakeling met opamps en weerstanden om naadloos te schakelen tussen microfoon- en lijningangen, met ingebouwde versterkingscompensatie voor maximale controle.


Allereerst wil ik opmerken dat dit project een aanvulling is op twee andere projecten van mijn hand: “Microphone Preamplifier with Phantom Power en “Balanced to Unbalanced Converter. Beide verschenen ook in eerdere uitgaven van de Elektor Circuit Special. Meer daarover in het artikel “Jack in & jack out” elders in dit nummer.

Het hier beschreven project betreft een mic/line-schakelaar waar de techniek van een virtueel massapunt wordt toegepast. Het voordeel is dat het signaal de schakelaar niet hoeft te doorlopen; h...
