In ons laboratorium moeten we vaak verschillende apparaten voor incidenteel gebruik voeden die verschillende spanningen nodig hebben. Het idee achter dit project is om een voeding te hebben die ze allemaal kan voeden, maar zonder een draaiknop om de spanning te configureren. In plaats daarvan gebruikt de connector-geprogrammeerde voeding een voorkeuze-systeem voor verschillende spanningen, gegenereerd met vaste weerstanden, en aangesloten op verschillende pinnen van één enkele connector. Op deze manier is het mogelijk om verschillende aansluitkabels onder handbereik te hebben, elk voor zijn eigen vooraf ingestelde spanning, door verschillende pinnen van die connector te gebruiken. In feite zal elk van de te voeden apparaten worden uitgerust met een correct bedrade 7-polige DIN-connector. Omdat één soort aansluitkabel bij één spanning hoort, lopen we nooit het risico van beschadiging door een te hoge spanning.

De schakeling

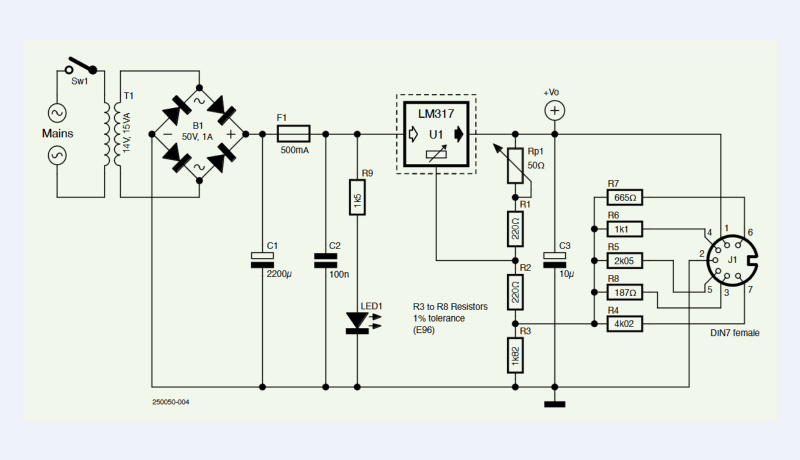

De voeding in figuur 1 heeft een klassieke lineaire co...
