Een ventilator voor de mini-reflow plate: Slimme aanpassingen die de resultaten verbeteren
op
Toen het artikel over de Mini Reflow Plate verscheen in Elektor november/december 2023, was ik meteen enthousiast. Ik had eerder al eens een soortgelijk project gebouwd met een oud strijkijzer, maar dat was zo log dat ik het alleen uit de kast haalde in het uiterste geval en verder lag het stof te verzamelen op de plank.
Dus zodra de Gerber-bestanden van de Mini Reflow Plate beschikbaar waren op de Elektor website, heb ik de printjes en ontbrekende onderdelen uit China besteld. Ik hoefde niet lang te wachten en kon al snel beginnen met bouwen. De eerste test ging goed mis, want de print van de K thermokoppel-sensor had een fout waardoor de verwarmingsplaat veel te heet werd en de voetjes in de ondergrond brandden. Er moest een nieuwe MAX6675-print besteld worden.
De les uit deze eerste test was: gebruik altijd een vuurvaste ondergrond voor de verwarmingsplaat. In de werkplaats vond ik een geschikt U-vormig aluminiumplaatje, waarin gaten waren geboord en getapt met M2,5 -schroefdraad op de plaatsen waar de voetjes van de verwarmingsplaat moesten komen. Op deze plaatsen, zoals je ziet in Figuur 1, werden radiale neodymium-magneten met montagegaten vastgeschroefd (die lagen toevallig ook in de lade van de werkbank). De behuizing is in elkaar gezet met restjes triplex, zodat er genoeg ruimte is voor de elektronica (Figuur 2).
Een ventilator voor koeling!
Ook met mijn vorige project met het strijkijzer merkte ik dat het snel genoeg koelen van de plaat na het reflowproces lastig kan zijn, en dat geldt hier net zo goed. De verwarmingsplaat heeft een stuk minder massa dan het oude strijkijzer, maar dat effect blijft alsnog belangrijk.
Dus is de Mini Reflow Plate (net als het oude strijkijzer) uitgerust met een 5 V-ventilator. De aansturing gebeurt door de Arduino Nano via een transistorsturing. De Nano heeft genoeg vrije uitgangen, dus je zou zelfs nog andere leuke snufjes kunnen toevoegen. De ventilatoraansturing was ook snel toegevoegd aan de Arduino-sketch.
Kleine aanpassingen

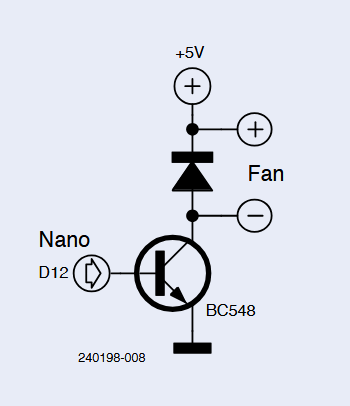

De basis van de transistor is aangesloten op pin D12 (Figuur 3), omdat deze makkelijk bereikbaar is op de print (Figuur 4). In het definities-gedeelte van de sketch (direct onder de regel int piezo = 13; en int riscaldatore = 10;) staat nu int fan = 12;.

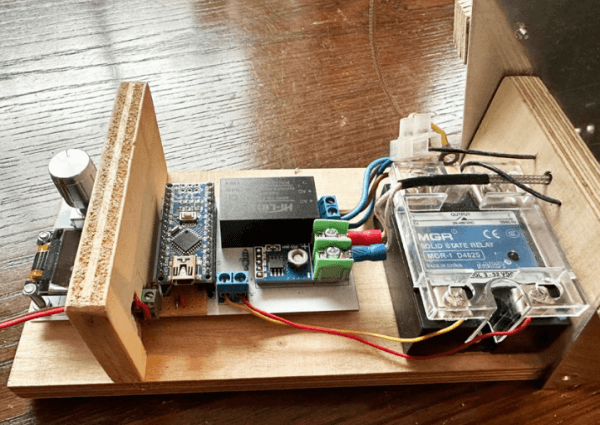

In de setup van de sketch zet je de modus van de pin: pinMode(fan, OUTPUT);, weer direct onder de pinMode(...) regel voor de piëzo buzzer. De ventilator gaat aan in de koel-fase met volgnummer 4, in de routine die de reflow-functionaliteit regelt (Gestione funzionalità Reflow). Er staat nu:
faseAttuale = i;
if (faseAttuale == 4)
digitalWrite(fan, HIGH); // fan on
else
digitalWrite(fan, LOW); // fan off
regolaRiscaldatore();
Wat nog mist, is het uitschakelen van de ventilator als het lopende proces afgebroken wordt met een lange druk op de knop. Dat gebeurt in de reflowStop() en reflowEnd() functies:
void reflowStop() {
reflowRunning = false;
myPID.SetMode(MANUAL); // deactivates PID
analogWrite2(0); // heater off
digitalWrite(fan, LOW); // fan off
longBeep();
displayClear();
}
void reflowEnd() {
reflowRunning = false;
myPID.SetMode(MANUAL); // deactivates PID
analogWrite2(0); // heater off
digitalWrite(fan, LOW); // fan off
endBeep();
displayClear();
}
De ventilator is vastgemaakt op twee reststukjes multiplex en staat precies boven de verwarmingsplaat, zoals te zien is op de kopfoto.
Ook goed om te melden: natuurlijk is er voor de voeding een drie-aderig netsnoer gebruikt en na het maken van de foto's is er ook nog een netschakelaar op gezet. De aarddraad is verbonden met het U-profiel en zit dus ook aan de verwarmingsplaat en de afscherming van de temperatuursensor — veiligheid voorop!
Opmerking van de redactie: Dit artikel (240198-01) is verschenen in Elektor november/december 2025.
