Bij de nieuwste oscilloscoop van Fnirsi hebben de Chinese ontwerpers het klaar gespeeld om nog meer functies in één apparaat te stoppen dan in hun voorgaande modellen. De DPOS350P is niet alleen een tweekanaals oscilloscoop met een bandbreedte van 350 MHz, maar ook een 50 MHz functiegenerator, een frequentie-analyzer (Bode-plotter) tot 50 MHz en bovendien een spectrum-analyzer tot 350 MHz. En dat is allemaal ondergebracht in een compact kastje met een 7 inch touchscreen voor zo’n 270 Euro. Dat maakt je nieuwsgierig, niet? Tijd om al die functies eens uit te proberen!

Compleet pakket

Zoals we inmiddels van Fnirsi gewend zijn, wordt de DPOS350P geleverd met aardig wat toebehoren. Alles is verpakt in een stevig etui, zoals we dat al kennen van sommige andere [link type="article" id="31422" target="_self" name="Fnirsi-meetapparaten". Naast de oscilloscoop bevinden zich in het etui twee oscilloscoop-probes, een meetsnoer met krokodilklemmen, een netadapter en een USB-laadkabel. Plus een tweetalige handleiding die helaas erg klein is uitgevallen. Het is makkelijker om de pdf te downloaden en die door te lezen.

Fnirsi DPOS350P -2

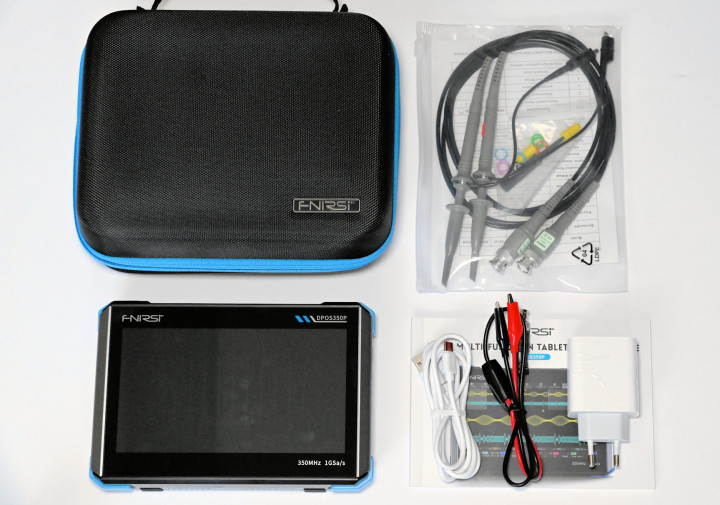

De DPOS350P wordt geleverd met veel toebehoren en een stevig etui.

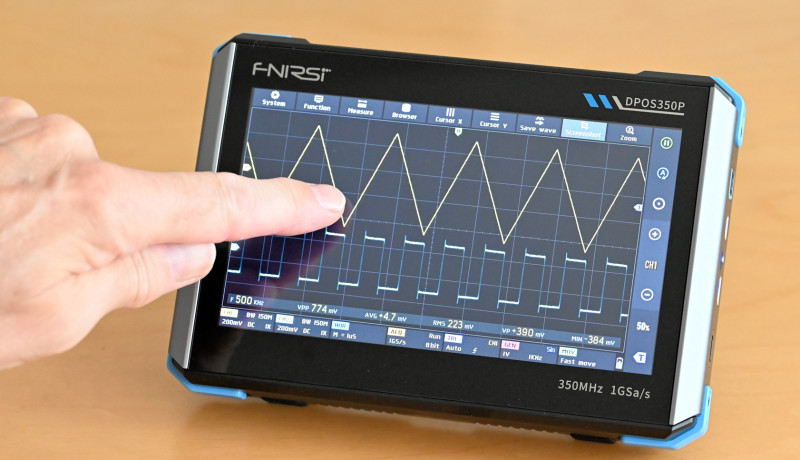

De oscilloscoopbehuizing is circa 19 x 13 x 4 cm groot en keurig afgewerkt met aluminium zijpanelen. Aan de voorzijde zit een 7 inch groot touch-display dat een scherp beeld levert met een resolutie van 1024 x 600 pixels. De hele bediening gebeurt via het scherm, aan de zijkant zit alleen een aan/uit-knop met daaronder een USB-C-connector voor het laden van de accu en verbinding met een PC. Aan de bovenzijde zitten drie BNC-bussen, twee voor de scoop en eentje voor de generator. Aan de achterkant bevindt zich een uitklapbare beugel en daar bevindt zich ook de opening voor een kleine ventilator die de interne elektronica koel moet houden. Die is helaas niet zo stil, hij blaast continu op volle kracht.

Eerste indruk

Na het indrukken van de aan/uit-knop start de DPOS350P erg snel op in 2 à 3 s. Het display is helder en contrastrijk, en ook onder een hoek goed af te lezen. Het aanraakscherm is gevoelig en nauwkeurig, volgens Fnirsi is het scherm zelfs voorzien van een laag gehard glas voor extra krasbestendigheid. Het hoofdgedeelte van het display is gereserveerd voor de signaalweergave. Aan drie zijkanten vinden we alle bedieningselementen. Onderaan zitten de belangrijkste instelvelden voor de twee ingangskanalen, tijdbasis, sampling-rate, triggering en generator. Bij het aantippen van een van deze velden opent een paneel met alle mogelijkheden voor die functie.

Fnirsi DPOS350P -3

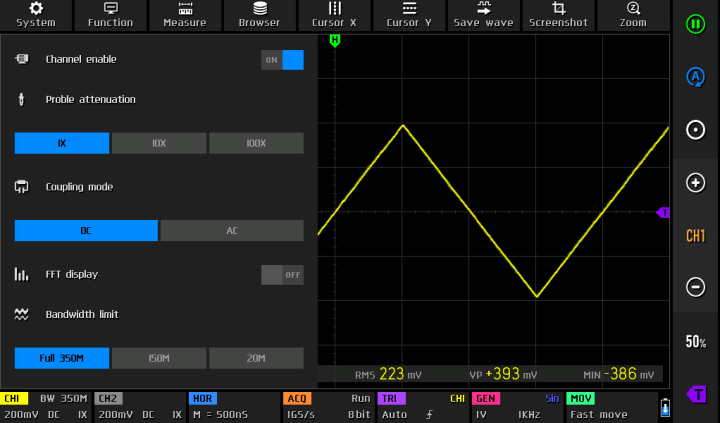

De bediening is vrij logisch opgezet en er zijn veel instelmogelijkheden.

Rechts zit een aantal veelgebruikte toetsen zoals auto-setup, gevoeligheid en start/stop. Bovenaan vinden we enkele algemene instellingen, zoals het System- en Function-menu. Daarnaast zit een menu voor het instellen van meetparameters die onderaan kunnen worden getoond. Verder kun je de meetwaarden voor een X- en Y-cursor inschakelen, de getoonde signaalvorm kan worden opgeslagen in de vorm van data of een screenshot en er is een browser om alle opgeslagen signalen te bekijken of bewerken.

Oscilloscoop

De sampling-rate van het oscilloscoop-gedeelte bedraagt 1 Gsamples/s bij een ingangsbandbreedte van 350 MHz. Dat is behoorlijk veel voor een apparaat in deze prijsklasse. Ik heb geen poging gedaan om de bandbreedte te controleren, aangezien mijn functiegenerator maar tot 60 MHz gaat (volgens sommige testers op Internet wordt die bandbreedte ruim gehaald). Bij tweekanaals gebruik worden de ingangskanalen automatisch beperkt tot 150 MHz, dat doet vermoeden dat de A/D-converter dan feitelijk nog met 500 Msamples/s werkt (wat overigens ook niet slecht is voor deze prijs). De scoop reageert vlot op allerlei soorten ingangssignalen en geeft een heel scherp beeld. De auto-setup-functie weet vrijwel altijd snel de juiste instellingen te vinden, ik hoefde zelden nog zelf iets bij te regelen.

Fnirsi DPOS350P -4

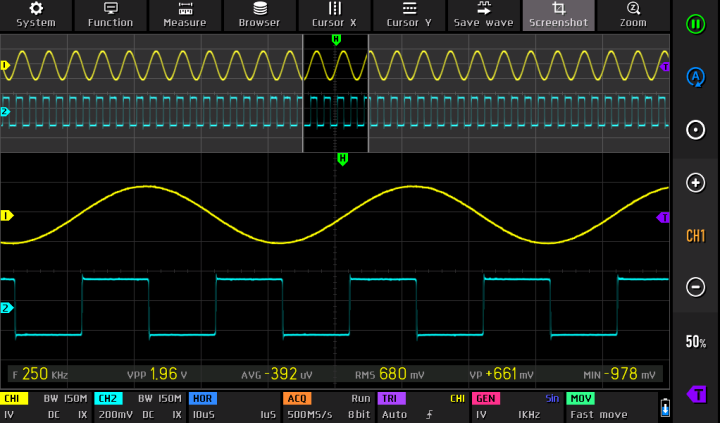

De zoomfunctie is handig om een selectie uit te vergroten.

Een handige functie is de zoom-mogelijkheid (rechts bovenin het scherm). Dan verschijnt het meetsignaal bovenin beeld en kun je een deel daarvan selecteren, dat er onder uitvergroot weergegeven. Dat kan voor zowel een als twee kanalen. Enigszins beperkt is helaas de triggerfunctie. Daar kun je alleen maar kiezen uit een op-of neergaande flank, dat zou wel wat mogen worden uitgebreid. Bij het Acquisitie-menu is er de mogelijkheid om de 8-bits resolutie van de A/D-omzetter te verhogen tot maximaal 16 bits, dat wordt hoogstwaarschijnlijk software-matig omhoog gerekend door meerdere samples uit te middelen. Ook kun je bij elke ingang een FFT-weergave inschakelen, maar door het ontbreken van een schaalverdeling geeft die niet veel informatie.

Signaalgenerator

De functiegenerator in de DPOS350P is een flinke verbetering ten opzichte van voorgaande Fnirsi-exemplaren met ingebouwde generator. Hij levert zuivere signalen met een hoge resolutie. Er zijn in totaal 14 voorgeprogrammeerde golfvormen beschikbaar en het signaal is ook netjes symmetrisch (max +/- 2,5 V), de offset is apart instelbaar. Verder heeft hij de mogelijkheid om signaalvormen weer te geven die met de Save-wave-functie zijn opgeslagen (volgens de handleiding tot maar liefst 500 stuks).

Frequency response analyzer

De DPOS350P heeft een Bode-plot-functie die je kunt gebruiken in combinatie met de ingebouwde functiegenerator. Op die manier kun je heel eenvoudig de frequentie- en fasekarakteristiek van een filter of netwerk bepalen (tot 50 MHz). Je verbind de generator-uitgang met de eerste scoop-ingang en met de ingang van de te meten schakeling; de uitgang van de schakeling wordt verbonden met de tweede scoop-ingang. Verder doet het apparaat alle werk!

Fnirsi DPOS350P -5
Ondanks enkele tekortkomingen is de Bode-plotter een leuk extraatje.

Dat klinkt heel gemakkelijk en het plotten is ook zo klaar, maar er zitten enkele haken en ogen aan. Zo ligt de laagste frequentie bij 100 Hz, wat audio-liefhebbers zeker jammer zullen vinden. Verder kun je weliswaar een start- en stop-frequentie kiezen, maar dat gebied wordt steeds verdeeld over een logaritmische schaal van drie decades en dat levert soms heel vreemde waardes op. De verticale schalen (dB/graden) zijn altijd auto-ranging en ook dat levert rare resultaten op. Het zou fijn zijn als je dat als gebruiker zelf zou kunnen vastzetten.
Het scannen van het gekozen frequentiegebied verloopt heel snel en er vindt geen uitmiddeling plaats, waardoor je soms bij elke scan weer andere resultaten op het scherm ziet. Al met al dus een goede aanzet, maar hier en daar moet er nog wat worden bijgeschaafd in de software.

Spectrum analyzer

De ingebouwde spectrum analyzer heeft volgens de handleiding een bereik van 200 kHz tot 350 MHz, hoewel het bereik op het scherm tot 500 MHz loopt. Hier kun je gelukkig wel zelf de verticale schaalverdeling instellen, zowel de referentiewaarde als verzwakking per divisie. Uiteraard kunnen start- en stopfrequentie worden gekozen, evenals de centrale frequentie en de frequentiebreedte. Die gegevens zijn aan elkaar gekoppeld: Als je de frequentiebreedte aanpast, dan worden automatisch andere waarden voor start- en stop-frequentie ingevuld. Het lijkt me dat een van die instellingen eigenlijk niet nodig zou zijn.

Fnirsi DPOS350P -6

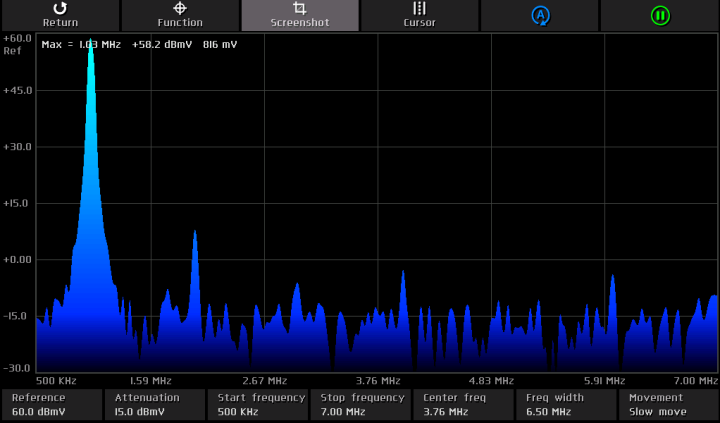

Voor hogere frequenties is de spectrum analyzer bruikbaar, voor lagere frequenties is de resolutie te laag.

De maximale FFT-lengte voor de spectrum analyzer bedraagt 32k. Dat lijkt veel, maar de analyzer gebruikt dit aantal altijd voor de complete band. Kies je een smallere band, bijvoorbeeld 10 tot 16 MHz,  dan zijn er maar zo weinig samples in dat bereik dat er slechts vrij brede lobben te zien zijn. Hoe lager het frequentiebereik ligt, des te erger wordt het. De analyzer is daardoor eigenlijk alleen maar geschikt om grof de hele frequentieband tot 500 MHz te scannen. Ook hier valt er in de software nog wel wat te verbeteren.

Conclusie

De Fnirsi DPOS350P is een heel fraaie tweekanaals oscilloscoop met een prachtig aanraakscherm, een grote ingangsbandbreedte en een uitstekende functiegenerator. De frequency response analyzer en de spectrum analyzer zijn extra’s die op papier wel leuk klinken, maar in de praktijk nog niet helemaal zijn uitgerijpt. Leuk om eens mee te spelen, maar niet echt bruikbaar. Toch zijn de twee basisfuncties van de DPOS350P, de scoop en de generator, zo goed dat dit apparaat zeker een bedrag van 270 euro waard is. En mocht Fnirsi wat meer tijd willen steken in de software-ontwikkeling van de twee analyzers, dan wordt dit apparaat helemaal een fantastische combinatie van maar liefst vier handige vier meetinstrumenten!
