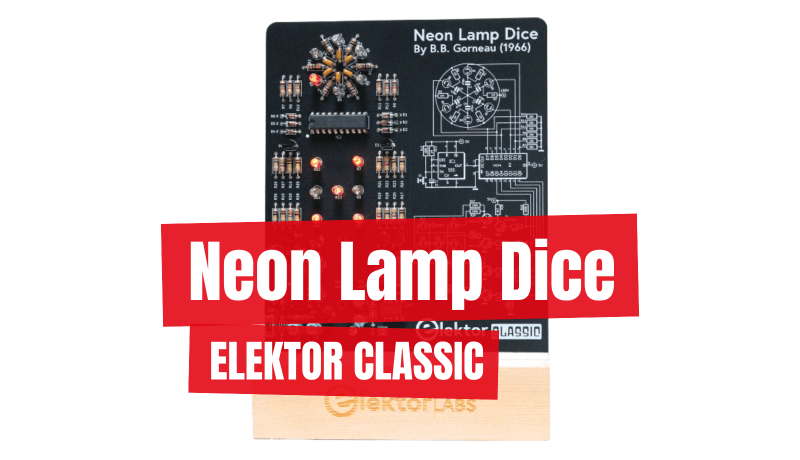

Elektronische dobbelstenen met LED’s zijn alomtegenwoordig, maar die geven ‘kil’ licht. Dat geldt niet voor deze elektronische dobbelsteen, die zijn waarde weergeeft met de warme gloed van neonlampjes – perfect om spelletjes te spelen op koude, donkere winteravonden.

Een neonlamp is een merkwaardige component. Hij gedraagt zich als een onderbreking wanneer hij niet geleidt. Als hij gaat geleiden, daalt de spanning erover echter aanzienlijk en die blijft vrij constant over een groot stroombereik. Deze negatieve-weerstand-eigenschap maakt het mogelijk om een neonlamp te gebruiken in bijvoorbeeld relaxatie-oscillatoren. De hier getoonde schakeling is gebaseerd op een semi-random ringteller die populair was in de jaren ’60 .

Willekeurig knipperen

De teller werkt als volgt (zie figuur 1): de voedingsspanning van ongeveer 100 V is voldoende om de neonlampjes B1...B6 te activeren. Wanneer dit bij een van de lampjes gebeurt, daalt de spanning over die lamp tot ongeveer 60 V. Deze s...
