Post Project 44: voedingsBatterij- timer
Post Project 44: voedingsBatterij- timer
Schakelingen die (batterijgevoede) apparaten na een bepaalde tijd automatisch uitschakelen, zijn er te kust en te keur. Natuurlijk moet de extra elektronica zo weinig mogelijk stroom verbruiken, vooral als het apparaat is uitgeschakeld!

Ook elke twee weken een Elektor.POST artikel in de mailbox?
Schrijf u gratis in voor de nieuwsbrief!

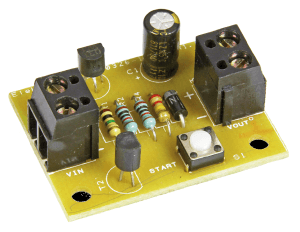

Zoals in het schema in figuur 1 te zien is, zijn er voor deze automatische uitschakeling niet veel onderdelen nodig. Schakelaar S1 is de ON-toets. Als we die indrukken, gaat er een basisstroom naar darlington-transistor T1 lopen, zodat die wordt opengestuurd en de op K1 aangesloten schakeling van voedingsBatterijspanning voorziet. Ook transistor T2 wordt opengestuurd, zodat de basisstroom door T1 blijft lopen, ook als we S1 weer loslaten. Condensator C1 wordt nu langzaam opgeladen via R4. Maar als de spanning over R4 kleiner wordt dan ongeveer 1,2 V, gaat T2 sperren en krijgt T1 geen basisstroom meer.

Verder lezen? Download het volledige artikel gratis als .PDF bestand onder het kopje 'Bijlages' hieronder. Veel succes met het project!
Bijlage
PDF download full
NL201411X001.pdf
