De Waveform Visualizer is een klein, aan de muur gemonteerd display waarmee je het “geluid van de kamer” zichtbaar maakt: typen, ventilatoren, muziek, zelfs een 3D-printer — alles wordt een bewegende golfvorm die je kunt bekijken als een soort sfeervol instrumentenpaneel. Het resultaat lijkt meer op minimalistische wandkunst dan op een typische maker-bouw.

Waveform Visualizer: Wat het doet

Het WaveFORM-apparaat luistert naar het geluid in een kamer en tekent dit als een bewegende grafiek (tijd op de X-as, amplitude op de Y-as). Standaard blijft de lijn groen, maar als het geluid boven een bepaalde drempel uitkomt wordt het rood — een makkelijke manier om plotselinge geluidspieken te zien zonder constant naar een meter te kijken.

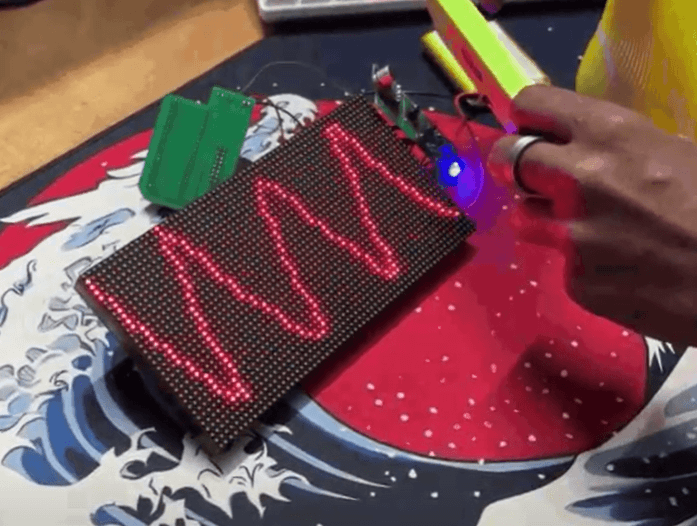

Testing the audio visualiser with a waveform. Source:
Testen van de audiovisualisatie met een golfvorm. Bron: Arnov Sharma op Instructables.

Hardware: Pico 2 + Mic-versterker + HUB75-matrix

De kern wordt gevormd door een Raspberry Pi Pico 2, samen met een MAX9814 microfoonversterker en een HUB75 RGB LED-matrixpaneel. De Pico 2 meet continu het microfoonsignaal, bouwt een buffer met metingen en tekent in realtime een vloeiende curve op de matrix.

Het project gebruikt eigen printplaten voor een nette opbouw: één printje integreert de Pico 2 en de microfooningang, een andere regelt de stroomvoorziening en knoppen (waaronder een op IP5306 gebaseerde power-management). Alles past in een 3D-geprint kastje voor aan de muur, waarbij de bedieningsonderdelen aan één kant zitten voor een strakke montage.

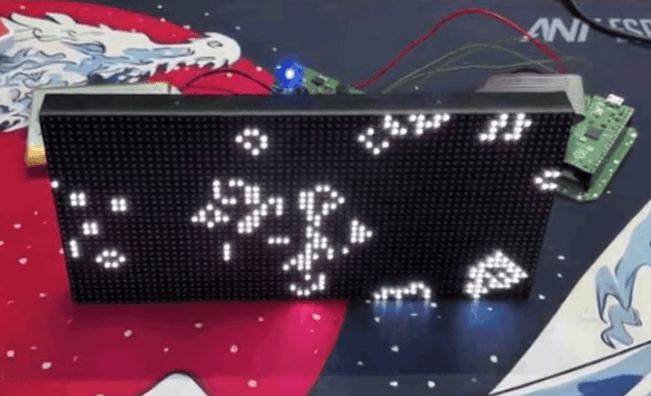

Waveform visualiser with Conway’s Game of Life playing on it.
Hij kan zelfs Game of Life laten zien! Bron: Arnov Sharma op Instructables.

Bouwdetails die het “af” maken

Het is niet alleen het golfvorm-effect — deze bouw voelt als een echt product. De behuizing is ontworpen rond de echte onderdelen (matrix, knoppen, microfoonmodule en Pico 2) en de interne indeling is zo bedacht dat het display mooi in het midden zit terwijl de controller en batterij aan de achterkant zitten. Het resultaat is een altijd-aan display dat je vanaf de andere kant van de kamer kunt aflezen zonder visuele drukte.

Ideeën om nog verder te gaan

Als je de basis van audio-opname en visualisatie werkend hebt, kun je denken aan “versie 2” ideeën: verschillende display-modi (oscilloscoop of balken), piekvasthoudfunctie, automatische gain/drempel per kamer, of een klok/status-overlay als het stil is in de ruimte. De originele maker denkt ook aan toekomstige upgrades zoals een klokfunctie en wifi.


Completed Waveform Visualiser product mounted on a wall.
Het eindresultaat aan de muur. Bron: Arnov Sharma op Instructables.
