badtermometer

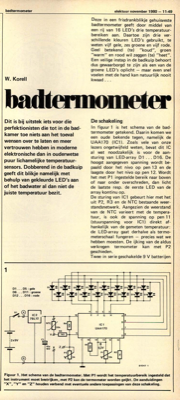

1 badtermometer elektuur november 1980 - 11-49 W. Korell Dit is bij uitstek iets voor die perfektionisten die tot in de bad- kamer toe niets aan het toeval wensen over te laten en meer vertrouwen hebben in moderne elektronische dan in ouderwetse puur lichamelijke temperatuur- sensors. Dobberend in de badkuip geeft dit blikje namelijk met behulp van gekleurde LED"s aan of het badwater al dan niet de juiste temperatuur bezit. Deze in een frisdrankblikje gehuisveste badtermometer geeft door middel van een rij van 16 LED"s drie temperatuur- bereiken aan. Daartoe zijn drie ver- schillende kleuren LED"s gebruikt, te weten vijf gele, zes groene en vijf rode. Geel betekend (te) "koud", groen "warm" en rood wil zeggen (te) "heet". Een veilige instap in de badkuip behoort dus gewaarborgd te zijn als een van de groene LED"s oplicht - maar even snel voelen met de hand kan natuurlijk nooit kwaad .. . De schakeling In figuur 1 is het schema van de bad- termometer getekend. Daarin komen we e...
