volumineuze VU-meter

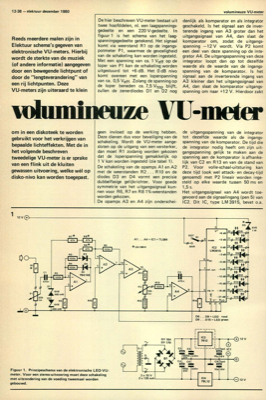

12-38 - elektuur december 1980 volumineuze VU-meter Reeds meerdere malen zijn in Elektuur schema"s gegeven van elektronische VU-meters. Hierbij wordt de sterkte van de muziek (of andere informatie) aangegeven door een bewegende lichtpunt of door de "lengteverandering" van een rij lichtpunten. Deze VU-meters zijn uiteraard te klein De hier beschreven VU-meter bestaat uit twee hoofddelen, nl. een laagspannings- gedeelte en een 220 V-gedeelte. In figuur 1 is het schema van het laag- spanningsgedeelte getekend. Het signaal komt via weerstand R1 op de ingangs- potmeter P1, waarmee de gevoeligheid van de schakeling kan worden ingesteld. Met een spanning van ca. 1 Veff op de loper van P1 kan de schakeling worden uitgestuurd tot +6 dB. Het 0 dB nivo komt overeen met een loperspanning van ca. 0,5 Veff. Zolang de spanning op de loper beneden ca. 7,5 Vtop blijft, zullen de zenerdiodes D1 en D2 nog denlijk als komparator en als integrator geschakeld. Is het signaal aan de inver- terende ing...
