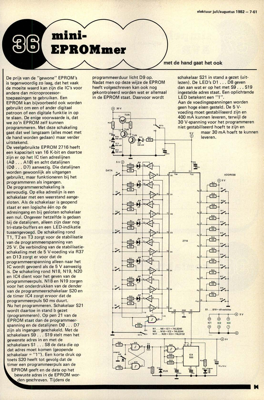

De prijs van de "gewone" EPROM"s is tegenwoordig zo laag, dat het vaak de moeite waard kan zijn die IC"s voor andere dan microprocessor- toepassingen te gebruiken. Een EPROM kan bijvoorbeeld ook worden gebruikt om een of ander digitaal patroon of een digitale funktie in op te slaan. De enige voorwaarde is, dat we zo"n EPROM zelf kunnen programmeren. Met deze schakeling gaat dat wel langzaam (alles moet met de hand worden gedaan) maar verder uitstekend. De veelgebruikte EPROM 2716 heeft een kapaciteit van 16 K-bit en daartoe zijn er op het IC tien adreslijnen (A0 ... A10) en acht datalijnen (DO ... D7) aanwezig. Die datalijnen worden gewoonlijk als uitgangen gebruikt, maar funktioneren bij het programmeren als ingangen. De programmeerschakeling is eenvoudig. Op elke adreslijn is een schakelaar met een weerstand aange- sloten. Als de schakelaar is geopend staat er een logische eÃÅeÃÅn op de adresingang en bij gesloten schakelaar een nul. Ongeveer hetzelfde is gedaan bij de datalijne...
