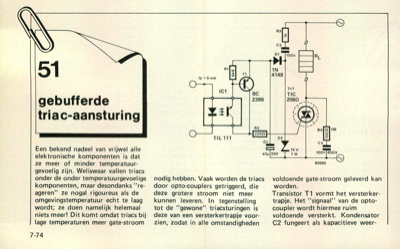

51 gebufferde triac-aansturing Een bekend nadeel van vrijwel alle elektronische komponenten is dat ze meer of minder temperatuur- gevoelig zijn. Weliswaar vallen triacs onder de onder temperatuurgevoelige komponenten, maar desondanks "re- ageren" ze nogal rigoureus als de omgevingstemperatuur echt te laag wordt; ze doen namelijk helemaal niets meer! Dit komt omdat triacs bij lage temperaturen meer gate-stroom R3 C2 11; 1750n 1N 4148 7-74 nodig hebben. Vaak worden de triacs door opto-couplers getriggerd, die deze grotere stroom niet meer kunnen leveren. In tegenstelling tot de "gewone" triacsturingen is deze van een versterkertrapje voor- zien, zodat in alle omstandigheden voldoende gate-stroom geleverd kan worden. Transistor Ti vormt het versterker- trapje. Het "signaal" van de opto- coupler wordt hiermee ruim voldoende versterkt. Kondensator C2 fungeert als kapacitieve weer- R4 1W C3 101070V 0 83592 stand waardoor de dissipatie in de stuurschakeling vrijwel nihil is. Hiermee wo...
