één-chip patroongenerator

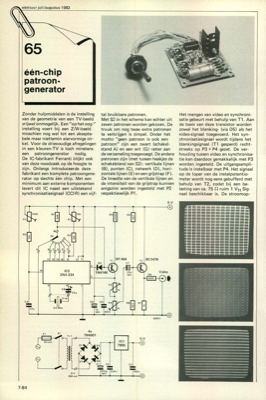

%1le1ktuur juli/augustus 1983 65 eÃÅeÃÅn-chip patroon- generator Zonder hulpmiddelen is de instelling van de geometrie van een TV-beeld vrijwel onmogelijk. Een "op het oog-" instelling voert bij een Z/W-beeld misschien nog wel tot een aksepta- bele maar niettemin eiervormige cir- kel. Voor de drievoudige afregelingen in een kleuren-TV is toch minstens een patroongenerator nodig. De IC-fabrikant Ferranti blijkt ook van deze noodzaak op de hoogte te zijn. Onlangs introduceerde deze fabrikant een komplete patroongene- rator op slechts eÃÅeÃÅn chip. Met een minimum aan externe komponenten levert dit IC naast een uitstekend synchronisatiesignaal (CCI R) een vijf- 100k 91 tal bruikbare patronen. Met S2 in het schema kan echter uit zeven patronen worden gekozen. De truuk om nog twee extra patronen te verkrijgen is simpel. Onder het motto "geen patroon is ook een patroon" zijn een zwart (schakel- stand A) en een wit (G) raster aan de verzameling toegevoegd. De andere patronen zijn (met tu...
