doka-computer-tips

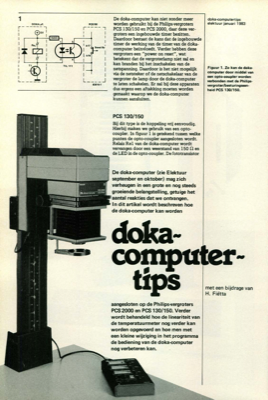

1 De doka-computer kan niet zonder meer worden gebruikt bij de Philips-vergroters PCS 130/150 en PCS 2000, daar deze ver- groters een ingebouwde timer bezitten. Daardoor bestaat de kans dat de ingebouwde timer de werking van de timer van de doka- computer beiÃànvloedt. Verder hebben deze vergroters een "power on reset", wat betekent dat de vergroterlamp niet zal en kan branden bij het inschakelen van de netspanning. Daardoor is het niet mogelijk via de netsteker of de netschakelaar van de vergroter de lamp door de doka-computer te laten schakelen. Er zal bij deze apparaten dus ergens een aftakking moeten worden gemaakt waarop we de doka-computer kunnen aansluiten. PCS 130/150 Bij dit type is de koppeling vrij eenvoudig. Hierbij maken we gebruik van een opto- coupler. In figuur 1 is getekend tussen welke punten de opto-coupler aangesloten wordt. Relais Rel van de doka-computer wordt vervangen door een weerstand van 150 SZ en de LED in de opto-coupler. De fototransistor De doka-comp...
