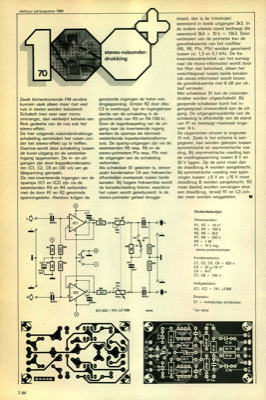

elektuur juli/augustus 1984 Zwak binnenkomende FM-zenders kunnen vaak alleen maar met veel ruis in stereo worden beluisterd. Schakelt men over naar mono- ontvangst, dan verdwijnt behalve een flink gedeelte van de ruis ook het stereo-effekt. De hier volgende ruisonderdrukkings- schakeling vermindert het ruisen zon- der het stereo-effekt op te heffen. Daartoe wordt deze schakeling tussen de tuner-uitgang en de versterker- ingang opgenomen. De in- en uit- gangen zijn door koppelkondensato- ren (C1, C2, C5 en C6) vrij van ge- lijkspanning gemaakt. De niet-inverterende ingangen van de opamps (IC1 en IC2) zijn via de weerstanden R3 en R4 verbonden met de door R1 en R2 gevormde spanningsdeler. Hierdoor krijgen de genoemde ingangen de halve voe- dingsspanning. Omdat R2 door elko C3 is overbrugd, ligt de ingangsimpe- dantie van de schakeling in de grootte-orde van R3 en R4 (100 k). Door de tegenkoppeling van de uit- gang naar de inverterende ingang werken de opamps als eenmaal- versterkend...
