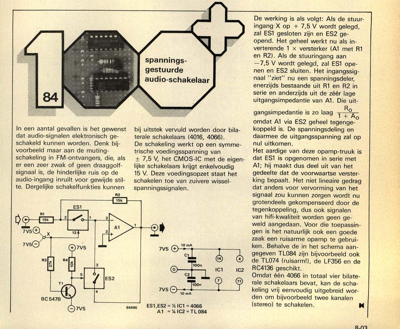

spanningsgestuurde audioschakelaar

In een aantal gevallen is het gewenst dat audio-signalen elektronisch ge- schakeld kunnen worden. Denk bij- voorbeeld maar aan de muting- schakeling in FM-ontvangers, die, als er een zeer zwak of geen draaggolf- signaal is, de hinderlijke ruis op de audio-ingang inruilt voor gewijde stil- te. Dergelijke schakelfunkties kunnen spannings- gestuurde audio-schakelaar bij uitstek vervuld worden door bila- terale schakelaars (4016, 4066). De schakeling werkt op een symme- trische voedingsspanning van + 7,5 V, het CMOS-IC met de eigen- lijke schakelaars krijgt enkelvoudig 15 V. Deze voedingsopzet staat het schakelen toe van zuivere wissel- spanningssignalen. De werking is als volgt: Als de stuur- ingang X op + 7,5 V wordt gelegd, zal ES1 gesloten zijn en ES2 ge- opend. Het geheel werkt nu als in- verterende 1 x versterker (Al met R1 en R2). Als de stuuringang aan —7,5 V wordt gelegd, zal ES1 ope- nen en ES2 sluiten. Het ingangssig- naal "ziet" nu een spanningsdeler, enerzijds bestaande...
