EXO(R)tische bouwstenen - een blik op EXOR's en EXNOR's

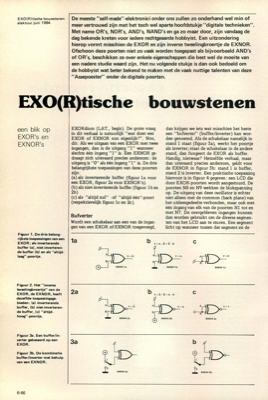

EXOIRItische bouwstenen elektuur juni 1984 De meeste "self-made"-elektronici onder ons zullen zo onderhand wel min of meer vertrouwd zijn met het toch wel aparte hoofdstukje "digitale technieken". Met name OR"s, NOR"s, AND"s, NAND"s en ga zo maar door, zijn vandaag de dag bekende kreten voor iedere rechtgeaarde hobbyist. Een uitzondering hierop vormt misschien de EXOR en zijn inverse tweelingbroertje de EXNOR. Ofschoon deze poorten niet zo vaak worden toegepast als bijvoorbeeld AND"s of OR"s, beschikken ze over enkele eigenschappen die best wel de moeite van een nadere studie waard zijn. Het nu volgende stukje is dan ook bedoeld om de hobbyist wat beter bekend te maken met de vaak nuttige talenten van deze "Assepoester" onder de digitale poorten. EXO(R)tische bouwstenen een blik op EXOR"s en EXNOR"s EXORdium (LAT., begin). De grote vraag in dit verhaal is natuurlijk "wat doet een EXOR of EXNOR nou eigenlijk?". Nou, dit: Als we uitgaan van een EXOR met twee ingangen, dan is de uitg...
