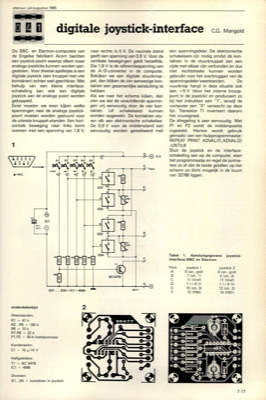

digitale joystick-interface

elatuur juli/augustus 1985 De BBC- en Electron-computers van de Engelse fabrikant Acorn bezitten een joystick-poort waarop alleen maar analoge joysticks kunnen worden aan- gesloten. Voor diverse spelletjes is een digitale joystick (een knuppel met vier kontakten) echter veel geschikter. Met behulp van een kleine interface- schakeling kan ook een digitale joystick aan de analoge poort worden gekoppeld. Eerst moeten we even kijken welke spanningen naar de analoge joystick- poort moeten worden gestuurd voor de uiterste knuppel-standen. Een hori- zontale beweging naar links komt overeen met een spanning van 1,8 V, naar rechts is 0 V. De neutrale stand geeft een spanning van 0,9 V. Voor de vertikale bewegingen geldt hetzelfde. Die 1,8 V is de referentiespanning van de A/D-converter in de computer. Bekijken we een digitale stuurknup- pel, dan blijken de vier aanwezige kon- takten een gezamenlijke aansluiting te hebben. Als we naar het schema kijken, dan zien we dat de verschillende span...
