video-versterker

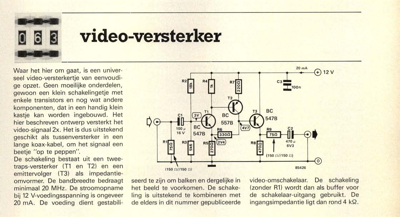

Waar het hier om gaat, is een univer- seel video-versterkertje van eenvoudi- ge opzet. Geen moeilijke onderdelen, gewoon een klein schakelingetje met enkele transistors en nog wat andere komponenten, dat in een handig klein kastje kan worden ingebouwd. Het hier beschreven ontwerp versterkt het video-signaal 2x. Het is dus uitstekend geschikt als tussenversterker in een lange koax-kabel, om het signaal een beetje "op te peppen". De schakeling bestaat uit een twee- traps-versterker (Ti en T2) en een emittervolger (T3) als impedantie- omvormer. De bandbreedte bedraagt minimaal 20 MHz. De stroomopname bij 12 V-voedingsspanning is ongeveer 20 mA. De voeding dient gestabili- 20 mA C3 1 =100n 12V video-versterker R2 g R4 T2 BC Cl 3V BC 5476 (15052//150 12) seerd te zijn om balken en dergelijke in het beeld te voorkomen. De schake- ling is uitstekend te kombineren met de elders in dit nummer gepubliceerde R9 C2 1---® 470 4 6V3 (150 u//150 1-2) 85426 video-omschakelaar. De schakeling (zon...
