de omgedraaide joystick

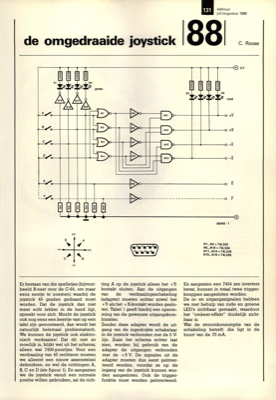

elektuur juli/augustus 1986 de omgedraaide joystick 1881C. Roose SV D1 44 +y DA -x+ CB O Er bestaan van die spelletjes (bijvoor- beeld R-nest voor de C-64, om maar eens eentje te noemen) waarbij de joystick 45 graden gedraaid moet worden. Dat de joystick dan niet meer echt lekker in de hand ligt, spreekt voor zich. Mocht de joystick ook nog eens een keertje vast op een tafel zijn gemonteerd, dan wordt het natuurlijk helemaal problematisch. We kunnen de joystick ook elektro- nisch verdraaien! Dat dit niet zo moeilijk is, blijkt wel uit het schema; alleen wat 7400-poortjes. Voor een verdraaiing van 45 rechtsom moeten we alleerst een nieuw assenstelsel defeniëren, en wel de richtingen A, B, C en D (zie figuur 1). En aangezien we de joystick vanuit een normale positie willen gebruiken, zal de rich- ting A op de joystick alleen het +Y- kontakt sluiten. Aan de uitgangen van de verdraaiingsschakeling (adapter) moeten echter zowel het +Y- als het +X-kontakt worden geslo- ten. Tabel 1 ge...
