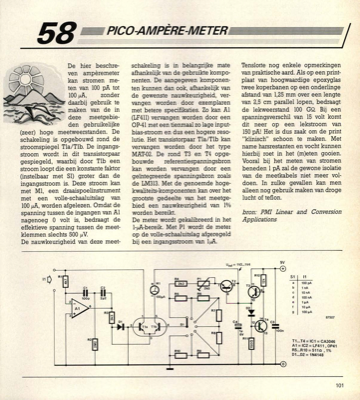

pico-ampère-meter
![pico-ampère-meter](https://www.elektormagazine.nl/assets/files/1980/covers/nl1987071011.png)
58 De hier beschre- ven ampèremeter kan stromen me- ten van 100 pA tot 100 piA, zonder daarbij gebruik te maken van de in deze meetgebie- den gebruikelijke (zeer) hoge meetweerstanden. De schakeling is opgebouwd rond de stroomspiegel Tla/Tlb. De ingangs- stroom wordt in dit transistorpaar gespiegeld, waarbij door Tlb een stroom loopt die een konstante faktor (instelbaar met S1) groter dan de ingangsstroom is. Deze stroom kan met MI, een draaispoelinstrument met een volle-schaaluitslag van 100 mik, worden afgelezen. Omdat de spanning tussen de ingangen van Al nagenoeg 0 volt is, bedraagt de effektieve spanning tussen de meet- klemmen slechts 500 V. De nauwkeurigheid van deze meet- 11 PICO-AMPÈRE-METER schakeling is in belangrijke mate afhankelijk van de gebruikte kompo- nenten. De aangegeven komponen- ten kunnen dan ook, afhankelijk van de gewenste nauwkeurigheid, ver- vangen worden door exemplaren met betere specifikaties. Zo kan Al (LF411) vervangen worden door een OP-41 met ...
