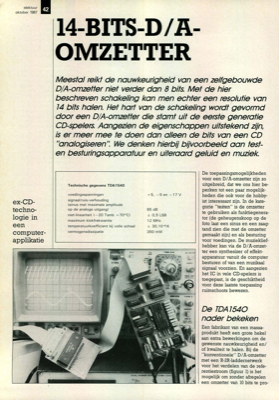

14-bits D/A-omzetter - ex-CD-technologie in een computer-applikatie

elektuur oktober 1987 42 ex-CD- techno- logie in een computer- applikatie Technische gegevens TDA1540 voedingsspanningen signaal/ruis-verhouding (sinus met maximale amplitude op de analoge uitgang) niet-lineariteit (-20 Tamb + 70°C) maximum klokfrekwentie temperatuurkoefficient bij volle schaal vermogensdissipatie + 5, —5 en —17 V 85 dB ± 0,5 LSB 12 MHz ± 30.10-6/K 350 mW De toepassingsmogelijkheden voor een D/A-omzetter zijn zo uitgebreid, dat we ons hier be- perken tot een paar mogelijk- heden die ook voor de hobby- ist interessant zijn. In de kate- gorie "testen" is de omzetter te gebruiken als funktiegenera- tor (de geheugenskoop op de foto laat een sinus en een zaag- tand zien die met de omzetter gemaakt zijn) en als besturing voor voedingen. De muzieklief- hebber kan via de D/A-omzet- ter een synthesizer of effekt- apparatuur vanuit de computer besturen of van een muzikaal signaal voorzien. En aangezien het IC in vele CD-spelers is toegepast, is de geschiktheid voor d...
