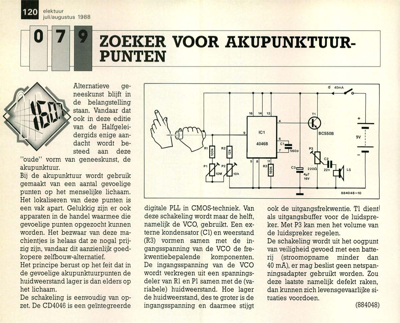

zoeker voor akupunktuur-punten

120 elektuur juli/augustus 1988 Alternatieve ge- neeskunst blijft in de belangstelling staan. Vandaar dat ook in deze editie van de Halfgelei- dergids enige aan- dacht wordt be- steed aan deze "oude" vorm van geneeskunst, de akupunktuur. Bij de akupunktuur wordt gebruik gemaakt van een aantal gevoelige punten op het menselijke lichaam. Het lokaliseren van deze punten is een vak apart. Gelukkig zijn er ook apparaten in de handel waarmee die gevoelige punten opgezocht kunnen worden. Het bezwaar van deze ma- chientjes is helaas dat ze nogal prij- zig zijn, vandaar dit aanzienlijk goed- kopere zelfbouw-alternatief. Het principe berust op het feit dat in de gevoelige akupunktuurpunten de huidweerstand lager is dan elders op het lichaam. De schakeling is eenvoudig van op- zet. De CD4046 is een geiÃàntegreerde digitale PLL in CMOS-techniek. Van deze schakeling wordt maar de helft, namelijk de VCO, gebruikt. Een ex- terne kondensator (Cl) en weerstand (R3) vormen samen met de in- gangsspa...
