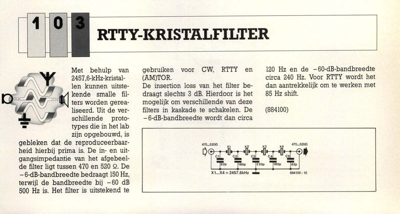

Met behulp van 2457,6-kHz-kristal- len kunnen uitste- kende smalle fil- ters worden gerea- liseerd. Uit de ver- schillende proto- types die in het lab zijn opgebouwd, is gebleken dat de reproduceerbaar- heid hierbij prima is. De in- en uit- gangsimpedantie van het afgebeel- de filter ligt tussen 470 en 520 Q. De -6-dB-bandbreedte bedraagt 150 Hz, terwijl de bandbreedte bij -60 dB 500 Hz is. Het filter is uitstekend te gebruiken voor CW, RTTY en (AM)TOR. De insertion loss van het filter be- draagt slechts 3 dB. Hierdoor is het mogelijk om verschillende van deze filters in kaskade te schakelen. De - 6-dB-bandbreedte wordt dan circa 120 Hz en de -60-dB-bandbreedte circa 240 Hz. Voor RTTY wordt het dan aantrekkelijk om te werken met 85 Hz shift. RTTY-KRISTALFILTER 470_5200 x1x2 X4 470_5200 r-IP> 00 72p 70p 220p70p 72p X1...X4 = 2457.6kHz 884100 - 10 (884100)
