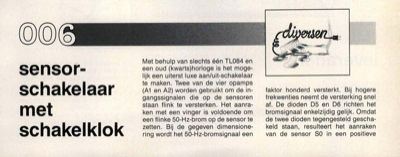

sensor- schakelaar met schakelklok Met behulp van slechts eÌeÌn TL084 en een oud (kwarts)horloge is het moge- lijk een uiterst luxe aan/uit-schakelaar te maken. Twee van de vier opamps (Al en A2) worden gebruikt om de in- gangssignalen die op de sensoren staan flink te versterken. Het aanra- ken met een vinger is voldoende om een flinke 50-Hz-brom op de sensor te zetten. Bij de gegeven dimensione- ring wordt het 50-Hz-bromsignaal een faktor honderd versterkt. Bij hogere frekwenties neemt de versterking snel af. De dioden D5 en D6 richten het bromsignaal enkelzijdig gelijk. Omdat de twee dioden tegengesteld gescha- keld staan, resulteert het aanraken van de sensor SO in een positieve 15elektuur juli/augustus 1989 SO Cl sl spanning op C10 en het aanraken van de sensor S1 in een negatieve span- ning over C10. Opamp A4 is als (inverterende) flipflop geschakeld, zodat een negatieve spanning op C10 (aanraken sensor S1) het inschakelen van relais Rel tot gevolg heeft. Door de meekopp...
