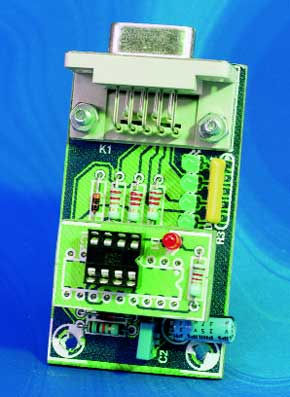

Mini-programmer voor PIC16F84
De prijs van een programmeerapparaat voor microcontrollers is ongeveer evenredig met de mogelijkheden ervan. Hoe meer typen de programmer aankan, hoe meer men er voor moet neertellen. De praktijk leert echter dat veel gebruikers slechts één of enkele controllers van een bepaalde fabrikant gebruiken. Veel geld uitgeven aan een dure programmer lijkt dan een slechte investering.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1 = 10 k
R2 = 22 k
R3 = SIL-array 4 x 1 k
R4,R5 = 2k2
Condensatoren:
C1 = 47 µ/16 V
C2 = 100 n
Halfgeleiders:
D1...D4 = LED
D5 = 1N4148
D6 = zener 5,6 V/100 mW
IC1 = PIC16F84
Diversen:
K1 = 9-polige haakse sub-D-connector, female, voor printmontage
R1 = 10 k
R2 = 22 k
R3 = SIL-array 4 x 1 k
R4,R5 = 2k2
Condensatoren:
C1 = 47 µ/16 V
C2 = 100 n
Halfgeleiders:
D1...D4 = LED
D5 = 1N4148
D6 = zener 5,6 V/100 mW
IC1 = PIC16F84
Diversen:
K1 = 9-polige haakse sub-D-connector, female, voor printmontage
