PC-12-V-adapter
Dit schakelingetje dient ter vervanging van kleine netadapters in de buurt van de computer. Dat is vooral handig voor apparaten die met 12 V gevoed worden, zoals actieve PC-luidsprekersetjes. De benodigde 12-V-spanning wordt direct van de PC-voeding afgeleid. Om de PC-voeding tegen mogelijke kortsluiting te beschermen en vooral om afstorten van de PC te vermijden is in serie met de 12 V een stroombegrenzing opgenomen. De regeling bestaat uit slechts 4 weerstanden, 2 transistoren en een HF-ontkoppeling.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

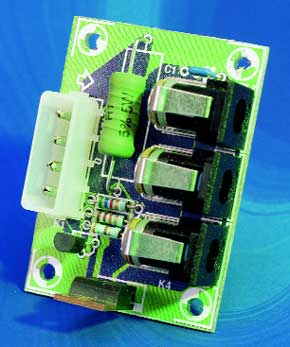

PCB
Onderdelenlijst
Weerstanden:
R1 = 0,1/5 W
R2 = 390
R3 = 12 k
R4 = 5k6
Condensatoren:
C1 = 100 n keramisch
Halfgeleiders:
T1 = BC560C
T2 = IRF9540 (zie tekst)
Diversen:
K1 = 4-polige PC-voedingsplug voor printmontage (Farnell)
K2...K4 = netadapterplug voor printmontage
R1 = 0,1/5 W
R2 = 390
R3 = 12 k
R4 = 5k6
Condensatoren:
C1 = 100 n keramisch
Halfgeleiders:
T1 = BC560C
T2 = IRF9540 (zie tekst)
Diversen:
K1 = 4-polige PC-voedingsplug voor printmontage (Farnell)
K2...K4 = netadapterplug voor printmontage
