Ton Giesberts
Over dit artikel

S/PDIF-uitgang

Voor OSCAR en andere digitale audio-apparaten

S/PDIF-uitgang

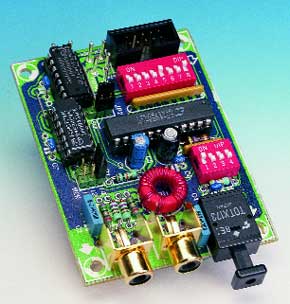

Op de MP3-CD-speler OSCAR (zie deel 2 in deze uitgave) is standaard geen S/PDIF-uitgang aanwezig om de audiosignalen in digitale vorm te kunnen doorsturen naar andere apparaten. Met behulp van deze rond een IC van Crystal ontworpen schakeling, wordt vanuit een soort I2S-aansluiting in de MP3-speler OSCAR een optisch en coaxiaal S/PDIF-signaal gegenereerd.De MP3-CD-speler OSCAR heeft weliswaar analoge audio-uitgangen waarop andere hifi-apparatuur of de lijningang van een geluidskaart kan worden aangesloten, maar vooral voor het opnemen van tracks met bijvoorbeeld een DAT- of MD-recorder is het handiger en verliesarmer om het signaal in digitale vorm door te sluizen naar een ander apparaat met digitale ingang. OSCAR bezit standaard geen uitgang waarop het digitale audiosignaal in een bruikbare vorm aanwezig is. Wel is er een aansluiting op de hoofdprint aanwezig waarop de `ruwe' digitale audiodata staan. Deze moeten echter nog op de juiste wijze worden gecodeerd, van extra informatiebits worden voorzien en dan met de juiste (bifase-)modulatie en amplitude worden verstuurd.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Component list
Weerstanden:
R1 = 8 x 10 k weerstand-array
R2 = 10 k
R3,R5 = 270
R4,R6 = 75
R7 = 8k2
R8 = 4,7
R9 = 4 x 10 k weerstand-array
Condensatoren:
C1 = 22 µ/40 V radiaal
C2,C3 = 47 n
C4,C6...C8 = 100 n keramisch
C5 = 47 µ/25 V radiaal
Spoelen:
L1 = 47 µH
Halfgeleiders:
IC1 = CS8402A-CP (Crystal)
IC2,IC3 = 74HCT74
IC4 = TOTX173 (Toshiba)
Diversen:
JP1 = 3-polige pinheader + jumper
JP2 = 2 x 3 polige pinheader + jumper
K1 = 10-polige boxheader
K2,K3 = cinch-bus voor printmontage (bijv. T-709G van Monacor)
S1 = 8-polige DIP switch
S2 = 4-polige DIP switch
TR1 = ringkern Philips TN13/7,5/5-3E25, prim. 20 wdg, sec. 2 x 2 wdg CuL-draad 0,5 mm
print EPS000131-1
