AM-ontvanger
Van DC tot 1,8 MHz

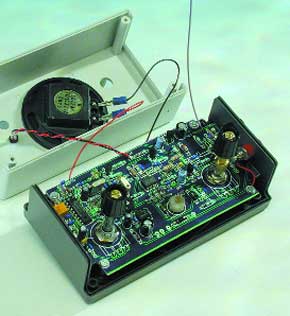

De ene AM-ontvanger is de andere niet. De hier beschreven versie is beslist geen doorsnee-ontvanger, want het bereik beperkt zich nu eens niet tot de lange- en middengolfband, maar loopt vooral in het lage gebied extreem ver door. Dat opent weer nieuwe mogelijkheden.Het bereik van de hier beschreven ontvanger strekt zich traploos uit van 0 Hz tot 1,8 MHz. Dat maakt hem meteen al heel bijzonder, aangezien de meeste AM-ontvangers alleen geschikt zijn voor de langegolf (150...433 kHz) en middengolfband (ca. 520...1612 kHz). Wat levert dat vergrote bereik op?Zij die aan de kust wonen, zullen vooral het extra stukje tussen 1600 en ca. 1800 kHz waarderen. In dat gebied opereren namelijk veel kustwachtstations en die hebben vaak heel interessante informatie, met name over de weersomstandigheden.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
Op de print is de massa van de antenne-aansluiting nergens mee doorverbonden. Aanbevolen wordt daarom om dit eilandje via een stukje draad door te lussen met de omliggende massa. Overigens zal dit alleen verschil maken als de massa ook daadwerkelijk wordt gebruikt.
Onderdelenlijst
Weerstanden:
R1 = 1 M
R2,R3 = 100 k
R4 = 1 k
R5 = 820
R6 = 1k8
R7 = 150 k
R8 = 3k9
R9 = 1k2
R10 = 2k7
R11 = 330 k
R12 = 100
R13 = 22
R14 = 1
R16 = 10 k
R17 = 820 k
R18,R20 = 2k2
R19 = 220 k
P1 = 50 k 10-slagen
P2 = 50 k log.
P3 = 2k5 instel
Condensatoren:
C1,C23,C35 = 10 p
C2,C3,C5,C11,C17,C18,C21,C24,C26,
C27,C33,C36,C44 = 100 n
C4,C9,C10,C28,C29 = 220 n
C6,C8 = 56 p
C7 = 180 p
C12 = 22 p
C13 = 33 p
C14,C16,C43 = 100 p
C15 = 40 p trimmer
C19,C20,C41 = 10 n
C22 = 120 p
C25 = 47 µ/16 V radiaal
C30 = 2µ2/16 V radiaal
C31,C34 = 22 µ/16 V radiaal
C32 = 3n3
C37,C38 = 220 µ/16 V radiaal
C39,C40 = 10 µ/63 V radiaal
C42 = 39 p
Spoelen:
L1 = 3µ9
L2,L3 = 100 µ
L4 = 1µ5
L5 = 680 µ
L6 = 82 µ
L7 = 12 µ
Halfgeleiders:
D1 = MV1401 (Motorola)*
D2 = 1N4001
D3 = LED high-efficiency
T1 = BF961
T2 = BF494
T3 = BC550C
T4 = J310*
IC1 = SA612AN (Philips)*
IC2 = TDA1572
IC3 = LM386N
IC4 = 78L09
IC5 = 78L06
Diversen:
LS1 = luidspreker 8 Ohm/ 1W
X1 = 10M7A*
X2 = SFR455H*
X3 = kristal 10,245 MHz
kast: bijvoorbeeld Bopla E440
print: EPS000176-1
*) o.a. verkrijgbaar bij Barend Hendriksen in Brummen (barendh@xs4all.nl)
