DCI-PLC

Computer simuleert PLC

PLC's zijn microcontroller-bordjes die veel worden toegepast in de industrie voor allerlei besturings- en automatiseringsdoeleinden. De hier voorgestelde PLC is software-matig gerealiseerd. Op een gewone Windows-PC wordt een volledige PLC nagebootst. Dankzij een apart aansluitkastje kan de PC ook allerlei re‰le zaken besturen en meten.De afkorting PLC staat voor Programmable Logic Controller. In de Nederlandse literatuur spreekt men ook wel van `vrij programmeerbare besturing'. Met deze kreet wordt een elektronische schakeling bedoeld die gebruikt kan worden om machines en processen te automatiseren. Een PLC vervangt hiermee de conventionele relaisschakelingen.Een PLC bevat altijd een CPU-module en een aantal digitale in- en uitgangsmodulen. Het aantal in- en uitgangsmodulen is afhankelijk van de grootte van het te controleren proces.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

000163-PCB.pdf

000163-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 000163-1.zip

Extra info / Update

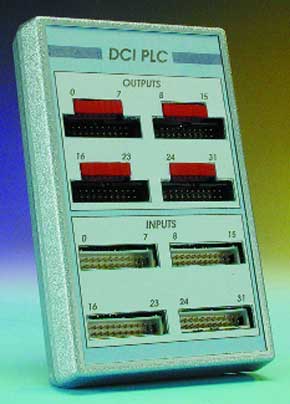

In de tekst staat niet vermeld dat connector K1 aan de onderkant moet worden gesoldeerd. De afgebeelde foto is dus misleidend!

Onderdelenlijst

Weerstanden:
R1...R3 = 10 k
R4...R7 = weerstand-array 8 x 10 k
R8...R11 = weerstand-array 8 x 1 k
Condensatoren:
C1...C16, C18,C19 = 100 n
C17 = 100 µ/25 V radiaal
C20 = 10 µ/25 V radiaal
Halfgeleiders:
D1...D3 = zenerdiode 4,7 V/400 mW
D4 = 1N4001
D5...D36 = rechthoekige rode LED, high efficiency
IC1...IC4 = 4021
IC5...IC8 = 74HCT4094
IC9 = 7805
Diversen:
K1 = haakse 9-polige sub-D-connector voor printmontage, female
K2...K9 = 2x10-polige boxheader
behuizing: Teko 160x95x45 mm (Conrad bestelnr. 526177)
print: EPS 000163-1
Windows-programma: EPS 000163-11
