Mini-webserver, deel 2

-

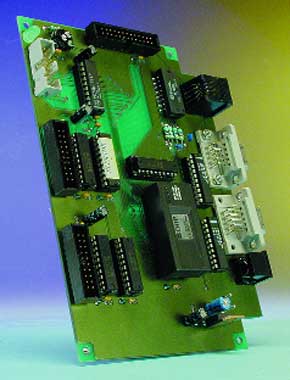

Het hart van deze mini-webserver wordt gevormd door een embedded PC in een DIL-behuizing. We presenteren hier een evaluatieboard voor deze controller. Met deze schakeling wordt het mogelijk met de mini-webserver een elektrisch apparaat via een Ethernet-verbinding of zelfs via het Internet, te besturen.Soms krijg je als enthousiast elektronica-hobbyist het nare gevoel dat de elektronica van tegenwoordig steeds minder mogelijkheden voor zelfbouw biedt. Microcontrollers hebben gewoon teveel pootjes, een DSP is vaak alleen met dure specialistische apparatuur te programmeren en passieve componenten zijn zo klein geworden dat ze alleen nog met een loep te zien zijn en voor onze soldeerbout totaal onhandelbaar. Ook het maken van printen in meerlaagstechniek is niet voor iedereen weggelegd.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

010036-PCB.pdf

010036-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 010036-1.zip

Extra info / Update

Pen 5 van de connectors K3 en K4 moet met massa worden verbonden.
Door een aansluitfout van trafo Tr1 werkt voorts ook de ethernet-interface niet naar behoren. Op de print zijn zowel de aansluitingen 1 en 3, als 2 en 4 verwisseld, omdat oorspronkelijk een andere trafo was voorzien. De in juli/augustus afgebeelde print-layout vertoont deze fout ook en moet daarom ook worden gemodificeerd. Op de in de Elektuur-Service leverbare printen zijn de fouten inmiddels hersteld. Dat geldt vanaf half augustus eveneens voor de print-layout die op onze website ter beschikking staat. Mocht u de layout al eerder hebben gedownload, dan goed controleren of voor de zekerheid opnieuw downloaden.

Onderdelenlijst

Weerstanden:
R1,R2 = 47
R3 = 220
R4,R5 = 4k7
P1 = 10 k instel
Condensatoren:
C1 = 10 n
C3,C8...C18 = 100 n
C4...C7 = 10 µ/16 V radiaal
C2 = 100 µ/16 V radiaal
Halfgeleiders:
D1 = LED groen
IC2 = 74HCT573
IC4,IC6 = 74HCT574
IC3 = GAL16V8 (EPS 010036-31)
IC5,IC7 = 74HCT541
IC8 =7805
IC9,IC10 =MAX233CPP
IC1 = IPC@CHIP SC12 (verkrijgbaar bij Beck, http://www.bcl-online.de)
Diversen:
PC1,PC2 = soldeerpen
TR1 = trafo FS22-101Y4 (verkrijgbaar bij Beck http://www.bcl-online.de)
K1 = 6-polige mini-DIN-bus, female, 240°, voor printmontage
K2 = RJ45-bus voor printmontage
K3,K4 = 9-polige haakse sub-D-connector voor printmontage, male
K5 = 2x7-polige header
K6,K7 = 2x10-polige header
K8 = 2x13-polige header
