LED-flitser

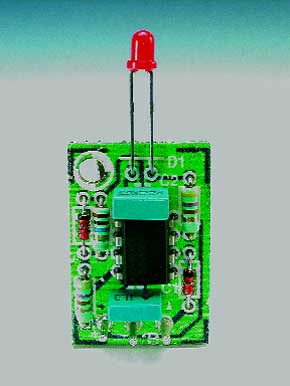

Een knipper-LED op basis van een 555 zal natuurlijk niet gauw de originaliteitsprijs krijgen, maar toch blijft zoiets een handige schakeling voor allerlei toepassingen. Het bijzondere aan deze versie is dat hij een heel laag stroomverbruik heeft omdat de LED steeds maar heel kort opflitst (duty-cycle slechts 10%) en dat hij speciaal ontworpen is om als (nep)alarmindicatie in de auto te dienen. De schakeling is daartoe zo opgezet dat het knipperen pas start als het contact wordt uitgezet.
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1 = 470 k
R2 = 1 M
Condensatoren:
C1 = 100 n
C2 = 220 n
Halfgeleiders:
D1 = LED
D2,D3 = 1N4149
IC1 = 555
R1 = 470 k
R2 = 1 M
Condensatoren:
C1 = 100 n
C2 = 220 n
Halfgeleiders:
D1 = LED
D2,D3 = 1N4149
IC1 = 555
