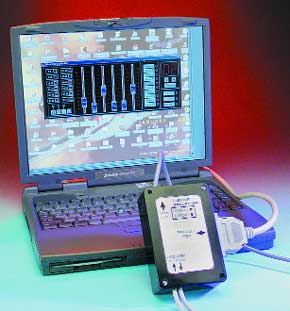

LPT/DMX-interface

480 DMX-kanalen via de parallelle poort

De in september 2001 beschreven DMX/MIDI-interface is uitermate flexibel en geschikt voor vrijwel iedere toepassing, maar het is wel een behoorlijk complexe schakeling. De hier beschreven interface is daarentegen het toppunt van eenvoud, zowel wat betreft de bouw als het programmeren, zelfs onder Windows.Het DMX-protocol is al diverse malen in Elektuur-artikelen ter sprake gekomen. We geven hier dan ook slechts de meest elementaire informatie om het geheugen even op te frissen. Lezers die geïnteresseerd zijn in de technische details van het protocol verwijzen we naar het artikel waarin dit protocol beschreven is (DMX512 ontrafeld, mei 2001) en ook naar diverse DMX-ontwerpen die sindsdien in Elektuur zijn verschenen (DMX/MIDI-interface, DMX-demultiplexer).

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

010212-PCB.pdf

010212-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 010212-1.zip

Onderdelenlijst

Weerstanden:
R1, R3, R4 = 4k7
R2 = 100 k
R5, R6 = 1k5
Condensatoren:
C1, C2 = 33 p
C3 = 1 µ/16 V radiaal
C4…C6 = 47 n
C7 = 10 µ/16 V radiaal
Halfgeleiders:
D1 = 1N4148
D2 = LED rood, high efficiency
D3 = LED geel high efficiency
IC1 = AT90S8515-8PC (geprogrammeerd, EPS 010212-41)
IC2 = 74HCT00
IC3 = LTC490 CN8
(Linear Technology)
Diversen:
K1 =haakse male DB25-connector voor printmontage
K2 = 2x5-polige boxheader
K3...K5 = 3-polige SIL-header
K6 = 6-polig haaks mini-DIN-chassisdeel voor printmontage.
K7 = 6-polige SIL-header
X1 = kristal 8 MHz.
