Filter voor audio-limiter

Elders in deze uitgave is een `Audio-limiter' te vinden, waarbij de piekspanning van de audiosignalen wordt gebruikt om de dynamiek in het geluid te verminderen. Een mogelijk nadeel van deze opzet is dat het hele audiospectrum wordt gebruikt om het niveau te bepalen, waardoor niveaupieken in de lage of hoge frequenties tot onderdrukking van bijvoorbeeld stemmen in het middengebied kunnen leiden. Delen we het spectrum in drie banden op en wordt voor elke band apart het niveau door een venstercomparator bepaald, dan zullen signalen die binnen een bepaalde band vallen minder invloed hebben op de andere twee banden. Het is dus de bedoeling van dit filter dat het beruchte `ademen' van de limiter minder wordt.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

024073-PCB.pdf

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

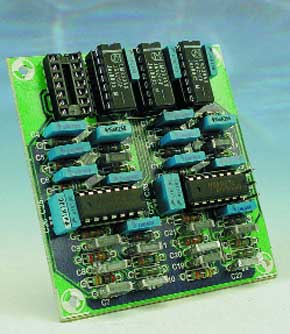

PCB

Download Gerber bestand: 024073-1.zip

Onderdelenlijst

Weerstanden:
R1,R2,R13,R14 = 46k4
R3,R15 = 45k3
R4,R16 = 73k2
R5,R17 = 28k7
R6,R18 = 499 k
R7,R19 = 34k0
R8,R20 = 13k3
R9,R21 = 232 k
R10,R22 = 8k25
R11,R23 = 8k06
R12,R24 = 7k87
Condensatoren:
C1,C13 = 15 n
C2,C14 = 39 n
C3,C15 = 2n2
C4...C6,C12,C16...C18,C24 = 1 n
C7...C9,C19...C21 = 27 n
C10,C22 = 6n8
C11,C23 = 18 n
C25...C31 = 100 n
Halfgeleiders:
IC1,IC2 = TL084
IC3...IC5 = LM339
Diversen:
K1 = 14-pens DIL-connector (2 stuks)
14-polige flatcable
