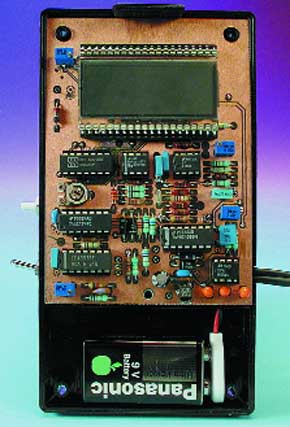

Condensator ESR-tester
De capaciteit zegt niet alles over de kwaliteit
Met deze capaciteitstester kunnen gebrekkige condensatoren worden opgespoord. Het is niet nodig om ze los te solderen, want ze kunnen `in-circuit' worden getest, van duizenden microfarads tot zo laag als honderd nanofarad. In de meeste gevallen vormen parallel geschakelde spoelen of weerstanden met een lage waarde geen probleem. Zelfs condensatoren met kortsluiting kunnen `in-circuit' worden opgespoord en de polariteit is van geen belang. Een hoge ESR? Vervang de condensator!De belangrijkste eigenschap van een condensator is zijn capaciteit, maar behalve dat is er een andere belangrijke factor, namelijk de zogenoemde ESR, ofwel Equivalent Series Resistance. Een ideale condensator is een zuivere reactieve component met een faseverschil van 90 graden tussen stroom en spanning. In de praktijk is een condensator echter niet verliesvrij en dit verlies wordt in het vervangingsschema aangegeven door een serieweerstand, zoals in figuur 1 is te zien.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1,R13,R14,R17,R18,R19,R31 = 10 k
R2 = 4k7
R3 = 1k8
R4,R24,R28 = 22 k
R5 = 33 k
R6,R7,R8 = 2k2
R9...R12 = 56
R15,R16,R20,R22,R29 = 1 M
R21 = 47
R23,R25,R27,R30 = 100 k
R26 = 1 k
P1,P4 = 5 k meerslagen instelpot, staand, zij-instelling (Bourns 3266X, Farnell 347-747)
P2 = 100 k meerslagen instelpot, staand, zij-instelling (Bourns 3266X, Farnell 347-784)
P5 = 1 k meerslagen instelpot, staand, zij-instelling (Bourns 3266X, Farnell 347-723)
P3 = 1 k instelpot liggend
Condensatoren:
C1 = 180 p
C2,C9...C13,C16,C18 = 100 n
C3...C5 = 10 µF/10 V radiaal
C7 = 220 n
C8 = 10 n
C14 = 100 p
C15 = 1 n
C17 = 220 n
Halfgeleiders:
D1...D4 = 1N4002
IC1 = 4093
IC2 = 74ACT74 PC
IC3 = 74VHC4066
IC4 = LF412-CN
IC5 = LM2931-5,0
IC6 = 4070
IC7 = ICL7660
IC8 = LM358-N
IC9 = ICL7106-CP
Diversen:
LCD1 = 3,5 digit LCD met LO-BATT indicator, bijv. Varitronix VI-302 DPRC, Farnell 478-660
S1 = drukknop 1 x maak
Batterijhouder
Aan/uit-schakelaar
2 miniatuur probes, bijv. Hirschmann PRÜF1 (Farnell 523-483)
Afgeschermd snoer met twee aders
ABS-behuizing met LCD-venster en batterijvak, bijv. Multicomp type BC4 (Farnell 645-758)
40-pens IC-voet (doorzagen, zie tekst)
Print EPS 012022-1
R1,R13,R14,R17,R18,R19,R31 = 10 k
R2 = 4k7
R3 = 1k8
R4,R24,R28 = 22 k
R5 = 33 k
R6,R7,R8 = 2k2
R9...R12 = 56
R15,R16,R20,R22,R29 = 1 M
R21 = 47
R23,R25,R27,R30 = 100 k
R26 = 1 k
P1,P4 = 5 k meerslagen instelpot, staand, zij-instelling (Bourns 3266X, Farnell 347-747)
P2 = 100 k meerslagen instelpot, staand, zij-instelling (Bourns 3266X, Farnell 347-784)
P5 = 1 k meerslagen instelpot, staand, zij-instelling (Bourns 3266X, Farnell 347-723)
P3 = 1 k instelpot liggend
Condensatoren:
C1 = 180 p
C2,C9...C13,C16,C18 = 100 n
C3...C5 = 10 µF/10 V radiaal
C7 = 220 n
C8 = 10 n
C14 = 100 p
C15 = 1 n
C17 = 220 n
Halfgeleiders:
D1...D4 = 1N4002
IC1 = 4093
IC2 = 74ACT74 PC
IC3 = 74VHC4066
IC4 = LF412-CN
IC5 = LM2931-5,0
IC6 = 4070
IC7 = ICL7660
IC8 = LM358-N
IC9 = ICL7106-CP
Diversen:
LCD1 = 3,5 digit LCD met LO-BATT indicator, bijv. Varitronix VI-302 DPRC, Farnell 478-660
S1 = drukknop 1 x maak
Batterijhouder
Aan/uit-schakelaar
2 miniatuur probes, bijv. Hirschmann PRÜF1 (Farnell 523-483)
Afgeschermd snoer met twee aders
ABS-behuizing met LCD-venster en batterijvak, bijv. Multicomp type BC4 (Farnell 645-758)
40-pens IC-voet (doorzagen, zie tekst)
Print EPS 012022-1
