Richtmicrofoon

Voor ‘zachte’ instrumenten

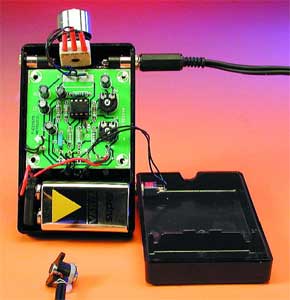

Richtmicrofoon

In een band is de mondharmonica in vergelijking met de andere instrumenten vaak niet luid genoeg. Weliswaar kan men de versterker open draaien, maar dan neemt de kans op rondzingen toe. Wat wel heel effectief is, is een microfoon met een duidelijke richtkarakteristiek.

Microfoons die in alle richtingen even gevoelig zijn, hebben een zogenaamde kogelkarakteristiek. Zulke microfoons reageren op drukveranderingen ten gevolge van het geluid. Druk is een grootheid die in alle richtingen even sterk werkt, daarom wordt het werkingsprincipe van microfoons met een kogelkarakteristiek ook wel als drukontvangst betiteld.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Component list

Weerstanden:

R1,R5 = 22 k

R2 = 10 k

R3,R4,R6 = 33 k

R7 = 220

P1 = instelpot 22 k

P2 = instelpot 47 k

P3 = potmeter 10 k log., kleine mono-uitvoering

Condensatoren:

C1 = 10 ?/63 V radiaal

C2 = 100 n

C3,C6,C7 = 22 ?/40 V radiaal

C4 = 100 p

C5 = 1 ?/63 V radiaal

Halfgeleiders:

IC1 = TL071CP*

Diversen:

BT1 = 9-V-batterij met clip

MIC1,MIC2 = miniatuur elektret-microfoonkapsels met rubber houder (bijv. Monacor MCE2000)

3,5 mm stereo klinkstekerbus (chassisdeel) of 5-polig DIN-chassisdeel*

K1 = 6,3 mm mono klinkstekerbus met geïsoleerde schakelaar voor chassismontage

kastje met batterijvak (en riemclip), circa 102 x 61 x 26 mm
