CMOS-kristaltrein

CMOS-kristaltrein

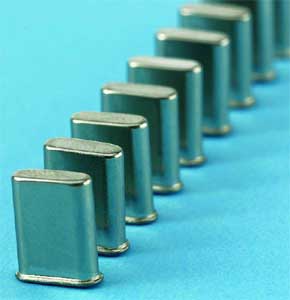

Kristallen werken meestal met grondfrequenties niet hoger dan circa 15 MHz. Wanneer hogere frequenties nodig zijn, worden er frequentievermenigvuldigers achter de kristaloscillator geplaatst. Het resultaat is dan een uitgangssignaal op een geheel veelvoud van de kristalfrequentie. In de zendamateurwereld wordt een dergelijke schakeling wel een kristaltrein of frequentie-exciter genoemd. Meestal wordt de kristaltrein uitgevoerd met transistoren die door hun niet-lineaire gedrag harmonischen produceren die er uit gefilterd kunnen worden. Een methode hiervoor is om parallelkringen op te nemen in de collectors. Zo’n kring kan dan op bijvoorbeeld drie maal de ingangsfrequentie worden afgeregeld. Helaas wordt op deze manier een dergelijke schakeling al snel een omvangrijk project.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
