Professor Oßmann´s mysterie 2

Professor Oßmann´s mysterie 2
De nieuwe rubriek van professor Oßmann heeft sinds vorige maand een vast plekje in Elektuur. Telkens komt een korte vraag of een klein probleem aan de orde. In deze aflevering gaat het om het volgende:

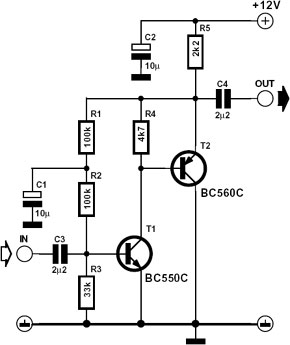

De in het schema weergegeven schakeling heeft een kleinsignaalversterking van ongeveer 1800 maal (65 dB)! Hoe is dat te verklaren?
Degene die eraan twijfelt of deze versterker inderdaad zo’n hoge versterking haalt, nodigen wij uit de schakeling even op te bouwen (zie figuur). Meet het maar na. Natuurlijk kan de schakeling met geschikte software ook gesimuleerd worden.
Hoe is het mogelijk dat de versterking zo hoog is? Normaal gesproken versterkt een klassieke combinatie van een gemeenschappelijke-emitter- en -collectorschakeling immers maar ongeveer tot 200 maal.
