Ton Giesberts
Over dit artikel

Grote schoonmaak

Voor ClariTy en andere eindversterkers

Grote schoonmaak

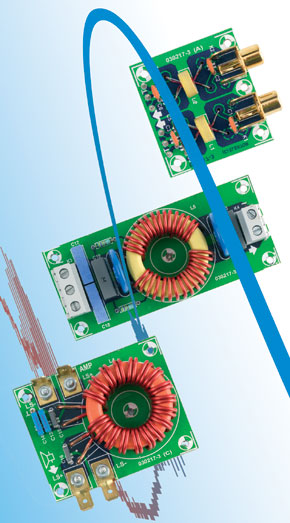

Bij de driedelige serie over de 2 x 300 W eindversterker zijn de diverse in- en uitgangsfilters niet aan bod gekomen. In dit artikel beschrijven we ze alsnog. Deze printen kunnen overigens ook bij andere ontwerpen prima worden toegepast.
In een versterker zoals ClariTy is sprake van erg grote stromen met relatief hoge frequenties. Het is aan te bevelen om in dergelijke situatie maatregelen te treffen om stoorsignalen (Electro Magnetic Interference, EMI) te onderdrukken. Daarvoor kunnen extra filters toegepast worden in alle verbindingen met de buitenwereld. Bij een versterker betekent dit dat er drie verschillende soorten filters nodig zijn. Dit zijn achtereenvolgens de verbindingen met de luidsprekers, de signaalingangen en het 230-V-net.
Voor de ingangen en de luidsprekeraansluitingen is het bij versterkers gebruikelijk alleen de gemeenschappelijke stoorstromen op de beide geleiders (signaal en massa) te filteren, de zogenaamde common-mode-onderdrukking. Op deze manier wordt het audiospectrum zo min mogelijk beïnvloed.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Component list
Weerstanden:
R1,R2 = 470 k
R3,R4 = Varistor 275 V (Epcos SIOV-S20K275, Farnell 580-284)
Condensatoren:
C1,C2,C3,C6 = 390 p
C4,C5,C7,C8 = 100 p
C9,C10,C13,C14 = 1 n/400 V, steek 5/7,5 mm
C11,C12,C15,C16 = 10 n/400 V, steek 5/7,5 mm
C17,C18 = 10 n/275 VAC, klasse X2, steek 15 mm
C19,C20 = 100 n/275 VAC, klasse X2, steek 15 mm
Spoelen:
L1,L2 = 2 x 1 winding (bifilair) 0,5 mm CuL op kern TL10/6/4-3E5 Ferroxcube (Farnell 305-6960)
L3,L4 = 2 x 18 windingen (bifilair) 1,5 mm CuL op kern TX36/23/15-3E25 Ferroxcube (Farnell 305-7021)
L5 = 2 x 16 windingen 1,5 mm CuL op kern TN36/23/15-3E5 (Farnell 305-7010)
Diversen:
K1,K2 = cinch-bus voor printmontage (T-709G Monacor)
K3 = 3-polige printkroonsteen, steek 7,5 mm
K4 = 2-polige printkroonsteen steek 7,5 mm
8 x vlaksteker (autosteker) voor printmontage, 3 mm schroefbevestiging
