Servo's aansturen via RS232
-

Hier biedt de edeFT639 soelaas. Deze 8-pens chip bestuurt maar liefst vijf servo’s tegelijk en wordt zelf aangestuurd via een seriële lijn op 2400 baud. Zoals uit het schema blijkt, zijn als externe componenten alleen een ontkoppelcondensator, twee weerstanden en een diode nodig. De weerstanden en de diode beschermen de chip tegen de negatieve spanningen die op een normale RS232-lijn gebruikt worden. Als de chip wordt aangestuurd met een serieel signaal op TTL-niveau, zoals van een PIC of van een Basic-Stamp-systeem, dan kan deze niveau-aanpassing worden weggelaten en wordt de ingangslijn rechtstreeks aangesloten op pen 4.
Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Onderdelenlijst
R1 = 22 k
R2 = 10 k
Condensatoren:
C1, C4 = 100 µ/25 V radiaal
C2, C3 = 100 n
Halfgeleiders:
D1 = 1N4001
D2 = 1N4148
IC1 = 7805
IC2 = edeFT639 (Elab Inc.; www.elabinc.com)
Diversen:
5 stuks 3-polige SIL-pinheaders

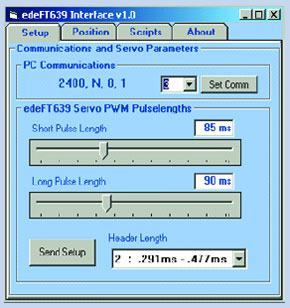

Evaluatie-software van de site van Elab Inc.
