LiIon-lader met drie onderdelen

-

LiIon-lader met drie onderdelen

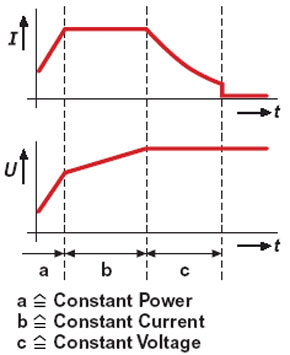

Met de LTC4054 van Linear Technology (www.linear.com) is een heel eenvoudige schakeling te bouwen om 4,2 V LiIon-accu's te laden. Behalve het SMD-IC in een vijfpens SOT-23-behuizing zijn slechts twee extra onderdelen nodig (de LED is niet per se nodig): een ontkoppelcondensator van minimaal 1 ?F en een weerstand om de laadstroom in te stellen aan pen 5 (PROG). Met de hier gebruikte 1,62 k? bedraagt de laadstroom Icell (constante-stroom-fase) 600 mA. De laadstroom voor een bepaalde Rprog kan met de formule

Icell = (Vprog / Rprog) x 1000

worden berekend, waarbij Vprog 1 V is.
Het IC werkt met een voedingsspanning van 5 V (±1 V) en kan zelfs uit een USB-aansluiting van een PC worden gevoed.
