Brushless motor-controller

Snelheidsregelaar voor radiobestuurde modellen

Brushless motor-controller

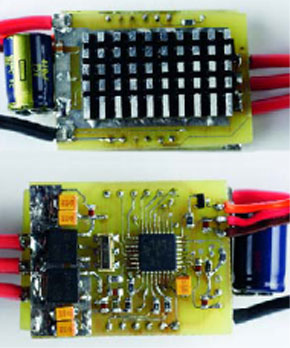

In de modelbouw wordt steeds meer met elektromotoren gewerkt, zowel in modelauto's als -vliegtuigen. De laatste jaren is vooral de borstelloze elektromotor met permanente magneten sterk in opkomst, beter bekend onder de benaming brushless motor. Dit type motor is een ontwikkeling waarmee het mogelijk is de mechanische constructie te vereenvoudigen (o.a. geen koolborstels meer nodig, zoals de naam al aangeeft) en efficiënter met energie om te springen resp. de afmetingen kleiner te maken. Het nadeel is wel dat de aandrijving een stuk complexer wordt. Hiervoor is een brok elektronica nodig die het noodzakelijke draaiveld voor de motor opwekt en waarmee het toerental geregeld kan worden. Dit artikel beschrijft de basisprincipes achter dit type motoren stelt tevens een miniatuur controller voor op basis van een ST7-microcontroller die onlangs op de markt is verschenen en helemaal is toegespitst op dit soort toepassingen.
