Eenvoudige hybride amp

-

De discussie over buizen versus transistoren is voorlopig nog niet uitgedoofd. Daar gaan we hier dan ook niet op in. Wie niet kan kiezen, moet de volgende eenvoudige versterker maar eens proberen.

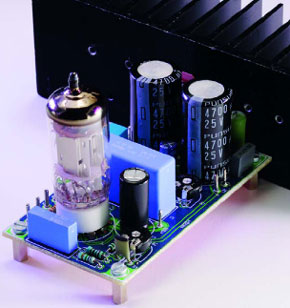

Deze versterker heeft een buis als voorversterker en een MOSFET in de eindtrap. De sterke tegenkoppeling zorgt ervoor dat de frequentiecurve kaarsrecht is. Voor het testen van de versterker hebben we ook enkele alternatieve onderdelen geprobeerd. Zo kan de BUZ11 worden vervangen door een IRFZ34N en de ECC88 mag plaats maken voor een ECC83. In dat geval moet de anodespanning wel wat verlaagd worden (155 V). De ECC83 heeft als gloeispanning 2 x 6,3 V nodig en er is geen afscherming tussen de twee trioden, normaal pen 9. Deze pen is nu met de middenaftakking van de twee gloeidraden verbonden. Via R5 is de gloeispanning geaard.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

050153-PCB.pdf

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 050153-1.zip

Onderdelenlijst

Weerstanden:
R1 = 1 M
R2,R4 = 180
R3 = 2k2
R5 = 1 k
R6,R7 = 100 k
R8, R9 = 4k7
R10 = 47 k
R11…R13 = 1,5/5 W
P1,P2 = 4k7 instel
Condensatoren:
C1 = 100 n/250 V MKT, steek 15 mm, afm. 7x18 mm max.
C2 = 220 p
C3 = 10 µ/400 V radiaal, steek 5 mm o 13 mm max.
C4 = 2µ2/250 V, steek 27,5 mm, afm. 11x30 mm max.
C5,C10 = 100 n
C6 = 100 µ/25 V radiaal
C7 = 2µ2, steek 5/7,5 mm
C8,C9 = 4700 µ/25 V radiaal, steek 7,5 mm o 18 mm max.
Spoelen:
L1 ? 50 mH, niet op print, zie tekst
Halfgeleiders:
D1,D2 = 1N4001
T1 = BC337
T2 = BUZ11 (IRFZ34N)
Diversen:
V1 = ECC88 (Schuricht art. nr. 620186) + Noval buisvoet, bv. Conrad 120529
Koelplaat voor T2, ? 1 K/W
