GBPLC (GameBoy Programmable Logic Controller) bestuurt het hele huis
Besturingen en regelingen in en om de woning, van rolluiken en jaloezieën tot het alarmsysteem, zijn heel goed met een PLC (Programmable Logic Controller) te realiseren. In dit artikel presenteren we een gebruiksvriendelijke en voordelige oplossing: GBPLC – een PLC met de Nintendo GameBoy!
Net als bij de legendarische GameBoy-oscilloscoop van Elektuur (okt./nov. 2000) is het geheim van deze omgebouwde GameBoy een insteekkaart zonder eigen microprocessor, maar met geheugenchips voor de software en een I2C-interface voor de communicatie met de buitenwereld.
Het programmeren van de PLC kan zowel met behulp van de GameBoy (met menubesturing) als met een PC (onder Windows) gebeuren. We beschrijven in dit artikel de hardware van de GameBoy en geven een indruk van de opzet en mogelijkheden van de software (die ook enkele praktische toepassingsvoorbeelden bevat). De bijbehorende I2C-interface wordt in een apart artikel beschreven (titel: Doorgeefluik, EPS-nr 060098).
Net als bij de legendarische GameBoy-oscilloscoop van Elektuur (okt./nov. 2000) is het geheim van deze omgebouwde GameBoy een insteekkaart zonder eigen microprocessor, maar met geheugenchips voor de software en een I2C-interface voor de communicatie met de buitenwereld.
Het programmeren van de PLC kan zowel met behulp van de GameBoy (met menubesturing) als met een PC (onder Windows) gebeuren. We beschrijven in dit artikel de hardware van de GameBoy en geven een indruk van de opzet en mogelijkheden van de software (die ook enkele praktische toepassingsvoorbeelden bevat). De bijbehorende I2C-interface wordt in een apart artikel beschreven (titel: Doorgeefluik, EPS-nr 060098).
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

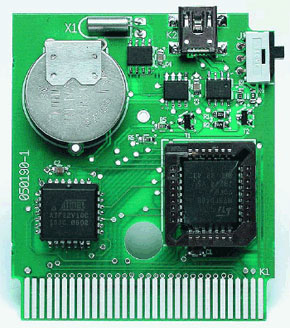

PCB
Onderdelenlijst
GBPLC-module
Weerstanden: (SMD0805)
R1,R2 = 4k7
R3,R4 = 330
R5,R6 = 10 k
Condensatoren: (SMD 0805)
C1...C4 = 100 n
Halfgeleiders:
T1,T2 = BC850
IC1 = AM29F040B met voetje (geprogrammeerd, EPS 050190-51)
IC2 = PALCE22V10 (geprogrammeerd, EPS 050190-51)
IC3 = P82B715TD
IC4 = DS1307Z
IC5 = 24C256 (geprogrammeerd, EPS 050190-51)
IC1, IC2 en IC5 worden samen geprogrammeerd geleverd onder EPS-nr. 050190-51
Diversen:
S1 = subminiatuur haakse schuifschakelaar, voor printmontage (APEM 236W)
Bt1 = 3-V-Lithium-knoopcel voor printmontage, CR2032H
K2 = miniatuur-USB-B-bus voor printmontage (Lumberg code 2486 01, Farnell bestelnr. 4739826)
X1 = klokkristal, 32,768 kHz
programmeeradapter
Weerstanden:
R1 = 10 k
R2,R3 = 4k7
Condensatoren:
C1...C5 = 1 µ/25 V radiaal
C6 = 100 n
Halfgeleiders:
T1 = BC547
IC1 = MAX232
IC2 = P82B715PN
Diversen:
K1 = 9-polige haakse female sub-D-bus, voor printmontage
K2 = USB-bus type A, voor printmontage
Weerstanden: (SMD0805)
R1,R2 = 4k7
R3,R4 = 330
R5,R6 = 10 k
Condensatoren: (SMD 0805)
C1...C4 = 100 n
Halfgeleiders:
T1,T2 = BC850
IC1 = AM29F040B met voetje (geprogrammeerd, EPS 050190-51)
IC2 = PALCE22V10 (geprogrammeerd, EPS 050190-51)
IC3 = P82B715TD
IC4 = DS1307Z
IC5 = 24C256 (geprogrammeerd, EPS 050190-51)
IC1, IC2 en IC5 worden samen geprogrammeerd geleverd onder EPS-nr. 050190-51
Diversen:
S1 = subminiatuur haakse schuifschakelaar, voor printmontage (APEM 236W)
Bt1 = 3-V-Lithium-knoopcel voor printmontage, CR2032H
K2 = miniatuur-USB-B-bus voor printmontage (Lumberg code 2486 01, Farnell bestelnr. 4739826)
X1 = klokkristal, 32,768 kHz
programmeeradapter
Weerstanden:
R1 = 10 k
R2,R3 = 4k7
Condensatoren:
C1...C5 = 1 µ/25 V radiaal
C6 = 100 n
Halfgeleiders:
T1 = BC547
IC1 = MAX232
IC2 = P82B715PN
Diversen:
K1 = 9-polige haakse female sub-D-bus, voor printmontage
K2 = USB-bus type A, voor printmontage
