Intelligente meetsteker

Miniatuur 3-kanaals A/D-omzetter

Intelligente meetsteker
Ditmaal gaan we weer met een ATTiny13 aan de slag. Met deze veelzijdige microcontroller bouwen we een handige compacte RS232-meetschakeling voor gebruik ‘on the road’.
In deze workshop beschrijven we een ‘apparaatje’ dat niet misstaat in de laptop-tas van de elektronicafanaat. Namelijk, een driekanaals A/D-converter/voltmeter voor de seriële poort. Of je nu een transistorcurve of een laadcurve van een batterij wilt bepalen, of even de spanning op bepaalde punten meten, zolang de spanningen tussen 0 en 5 V liggen, kan dit schakelingetje er mee overweg.

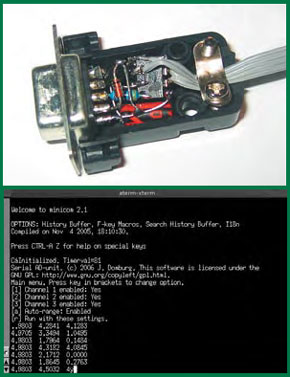

Een van de belangrijkste ontwerpcriteria van de schakeling is de fysieke ruimte die ze nodig heeft. Om deze zo klein mogelijk te houden, hebben we zo veel mogelijk onderdelen weggelaten. Uiteindelijk bestaat het geheel uit slechts 5 componenten die met een beetje gepriegel in een DB9-stekker passen.
