Spoetnik-tijdmachine

Nostalgie en microcontroller in één ontwerp

Spoetnik-tijdmachine

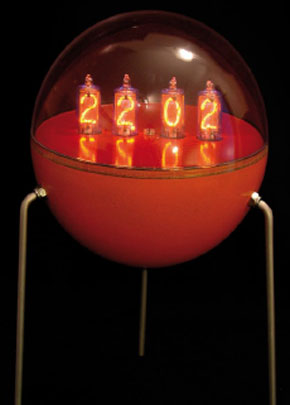

De Spoetnik 1, de eerste kunstmaan, werd in 1957 gelanceerd en fascineerde destijds de hele wereld met de piepjes die hij uitzond en die overal door radioamateurs ontvangen konden worden. Nu we vijftig jaar verder zijn, is dat een mooi moment om een klok in de vorm van de Spoetnik te bouwen die bestaat uit een combinatie van nostalgische Nixie-buizen en een moderne microcontroller.
In de afgelopen decennia is er veel veranderd in de techniek. Was het in 1957 een topprestatie om een voorwerp in de ruimte te brengen dat piepjes uitzond, tegenwoordig sturen we routinematig satellieten de ruimte in die honderden TV-kanalen tegelijk uitzenden.
In dit ontwerp wordt een combinatie van moderne en ouderwetse techniek gebruikt: De vormgeving van de Spoetnik en het gebruik van Nixie-buizen zijn elementen uit de ouderwetse techniek, de verliesvrije schakelende voedingsregelaars en de microcontrollersturing zijn voorbeelden van moderne techniek.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update
In de onderdelenlijst is per abuis R15 gebruikt in plaats van R9. In het schema is R9 wel aanwezig en R15 niet. Gebruikt voor R9 een weerstand van 10k. Onderstaande onderdelenlijst is de correctie versie.


C8 wordt in het schema aangegeven met 10µ/350 V terwijl in de onderdelenlijst 4µ7/400 V vermeld wordt. Beiden zijn bruikbaar. In principe zou 4µ7/180V zelfs al voldoende zijn, aangezien de schakeling erg weinig stroom uit de hoogspanning trekt.

Component list
Weerstanden:
R1,R2,R3,R4 = 15 k
R5 = 100 k
R6 = 750 k
R7 = 5k6
R8 = 150
R9 = 10 k
R10,R13,R14= 68 k
R11 = 22 k
R12 = 1
Condensatoren:
C1 = 1000 µ/25 V
C2 = 470 p
C3 = 100 n
C4 = 470 µ/16 V
C5 = 470 p
C6 = 100 n
C7 = 100 n
C8 = 4,7 µ/400 V
C9 = 100 n
C10,C11 = 33 p
C12 = 10 µ
Smoorspoelen:
L1,L2 = 330 µH
Halfgeleiders:
D1,D2,D3,D4 = 1N4003
D5 = 1N5819
D6 = BYV26C
T1 = IRF820
T2,T3 = MPSA 42
IC1 = 89C2051 (geprogrammeerd, EPS 050018-41)
IC2,IC3,IC4 = 74141
IC5,IC6 = MC 34063
Diversen:
Q1 = kristal 12,000 MHz
AN1,AN2,AN3,AN4 = ZM1332
IC-voetjes: 2x DIL 8-pens, 3x DIL 16-pens, 1x DIL 20-pens
