Speedmaster

De winnende schakeling in 3D

Speedmaster
In het januarinummer van 2006 werd in Elektuur een 16-bits power-module voorgesteld, een heel kleine print met een R8C-controller van Renesas. Uit reacties bleek dat deze kleine 16-bits microcontroller veel lezers tot de ontwikkeling van kleine zelfgemaakte projecten geïnspireerd heeft. Voor Elektuur was dat reden genoeg om in het meinummer van 2006 een internationale R8C-ontwerpwedstrijd uit te schrijven.

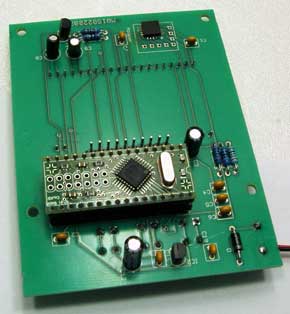

Hier is de schakeling die door Elektuur-lezers tot winnaar van de R8C-wedstrijd werd uitgeroepen: een intelligente 3D-versnellingsmeter, die niet alleen alle drie ruimtelijke assen omvat, maar daaruit zelfs de afgelegde weg berekent. En, zoals beloofd, wordt deze schakeling compleet opgebouwd aangeboden!
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Component list
Weerstanden:
R1,R2,R3 = 1 k
R4 = 10
R5 = 4k7
Condensatoren:
C1,C2,C4...C7,C10,C11 = 100 n
C3 = 10 µ
C8,C9 = 1 µ/25 V
C12 = 22 µ/25 V
Halfgeleiders:
D1 = 1N4001
T1 = BC547C
IC1 = MMA7260QT
IC2 = TS2950CT-3,3 V
MOD1 = R8C/13-piggyback-print
Diversen:
K1 = 10-polige SIL-penheader
S1,S2,S3 = toets
LCD1 = LCD type EA DOG-M, drie regels met verlichting
32-polige IC-voet voor MOD1
