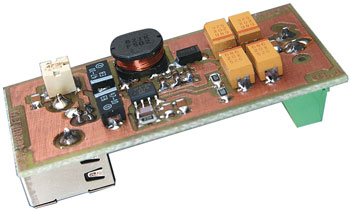

USB-omzetter

USB-omzetter

Je koopt een mooi klein apparaatje, zoals bijvoorbeeld een interface voor het debuggen en programmeren van een microcontroller, en dan blijkt dat je weer zo’n lelijke, onhandige netspanningsadapter nodig hebt om het ding te voeden. Het wordt nog vervelender als je met dat apparaat op pad gaat en je ontdekt dat er in geen velden of wegen een stopcontact te vinden is. Wanneer de voedingsspanning 5 V is, kan de USB-poort van de laptop nog uitkomst bieden. Maar als een hogere voedingsspanning nodigis, gaat dat niet. Tenzij we gebruik maken van de hier gepresenteerde USB-omzetter. Deze kleine step-up-converter is in staat om uit de 5 V van de USB-bus spanningen tot 15 V te maken, die belastbaar zijn tot een maximale stroom van 150 mA.

De LM3578

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Component list

Weerstanden:

R1...R3 = 1 (

R4 = 220 k

R5 = 82 k

R6 = 10 k



Condensatoren:

(alle SMD 1206)

C1 = 100 n

C2 = 2n2

C3 = 22 p

C4 = 100 n

C5 = 1n5



Tantaalcondensatoren:

(alle SMD 7343)

C6...C8,C11 = 68 (/20 V

C9,C10 = 47 (/16 V)



Spoelen:

L1 = 820 (H (SMD CD105)

L2 = 47 (H (SMD 2220)

Halfgeleiders:

D1 = SK34SMD Schottky-diode

IC1 = LM3578AM (SMD SO8)

Diversen:

K1 = 2-polige printkroonsteen, steek 5 mm (optioneel)

K2 = USB-B-connector

Print-layout 070119-1 gratis te downloaden van www.elektuur.nl
