Snellader voor NiMH-accu’s

Snellader voor NiMH-accu’s

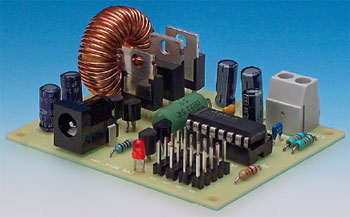

De capaciteit van de nieuwste NiMH-(Nikkel-metaalhydride) accu’s in het AA-formaat kan oplopen tot 2900 mAh. Met een standaard lader van de eerste generatie (met een laadstroom van 125 mA) zou de laadtijd extreem lang worden.

De lader die we hier voorstellen is opgewassen tegen deze ontwikkeling van steeds grotere accucapaciteiten en bijbehorende hogere laadstromen.

De schakeling is opgezet rond de MAX712 van Maxim (tegenwoordig in handen van Dallas Semiconductor) en werkt met behulp van een schakelende voeding. Voor het snelladen kan een maximale stroom geleverd worden van:

Icharge = 250 mV/R1

Bij een waarde van 0,25 ( voor R1 loopt er dus een laadstroom van één ampère. Onder deze omstandigheden worden zelfs 2900-mAh-accu’s in iets meer...

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Component list

Weerstanden

R1 = 0Ω22/5 W

R2 = 68k

R3 = 22k

R4 = 1k

R5 = 4k7

Condensatoren

C1 = 220p

C2 = 100n

C3,C4,C6,C7 = 10 (/63 V radiaal

C5 = 1 (/100 V radiaal

Spoelen

L1 = 100 (H

Halfgeleiders

D1 = LED

D2,D3 = PBYR745

T1 = BF245 B of C

T2,T3 = BC547B

T4 = BC557B

T5 = IRF9520

IC1 = MAX712CPE

Diversen

K1...K4 = 5-polige SIL-header

K5 = 2-polige printkroonsteen, steek 5 mm

K6 = klinksteker voor printmontage

Print 070213-1
